Algemeen: Voor het hijsen van metalen platen en planken.



  • Materiaal: grade 10.
  • Markering: Code en klasse.
  • Afwerking: Geverfd.
  • Opmerking: Aanbevolen hellingshoek ß van de strop: 15-30º. Gebruiken met ketting 3- of 4-sprong.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

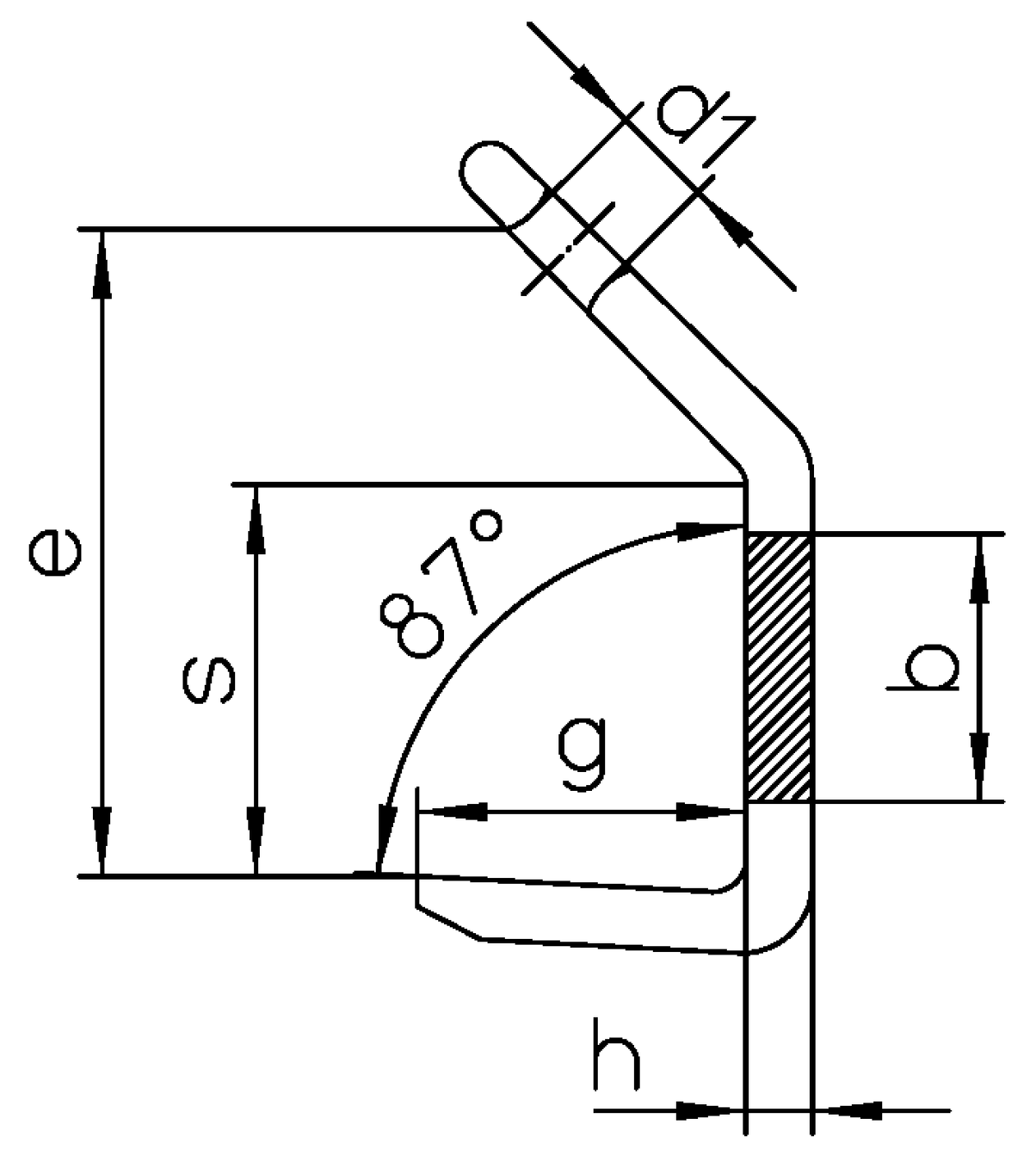

Artikelnr. Code WLL
ton
G
mm
s
mm
h
mm
E
mm
D1
mm
B
mm
Gewicht
kg
CAD
11.2713552 BH/S-8-10 2,5 55 80 18 131 28 50 1,1
11.2713613 BH/S-10-10 4 65 100 20 157 32 70 2,6
11.2713624 BH/S-13-10 6,7 90 130 26 207 40 80 5,9
11.2713677 BH/S-16-10 10 110 160 33 261 50 100 11
11.2713679 BH/S-19-10 16 130 185 40 302 60 120 17
11.2713690 BH/S-22-10 19 150 220 50 363 75 140 31
