Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: enkel
  • Retourtype: veer
  • Compacte, platte uitvoering; te gebruiken wanneer de inbouwhoogte beperkt is
  • In alle standen te gebruiken
  • Beveiligd tegen uitdrukken plunjer
  • Vuilafstrijkring. Beschermt tegen verontreiniging en verhoogt de levensduur
  • Gegroefde plunjer; geen zadel nodig

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad
  • Bevestigingsgaten
  • Materiaal: staal
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
    Artikelnr. EAN Slag
    mm
    Gesloten hoogte
    mm
    Tonnage
    t
    Capaciteit
    kN/t

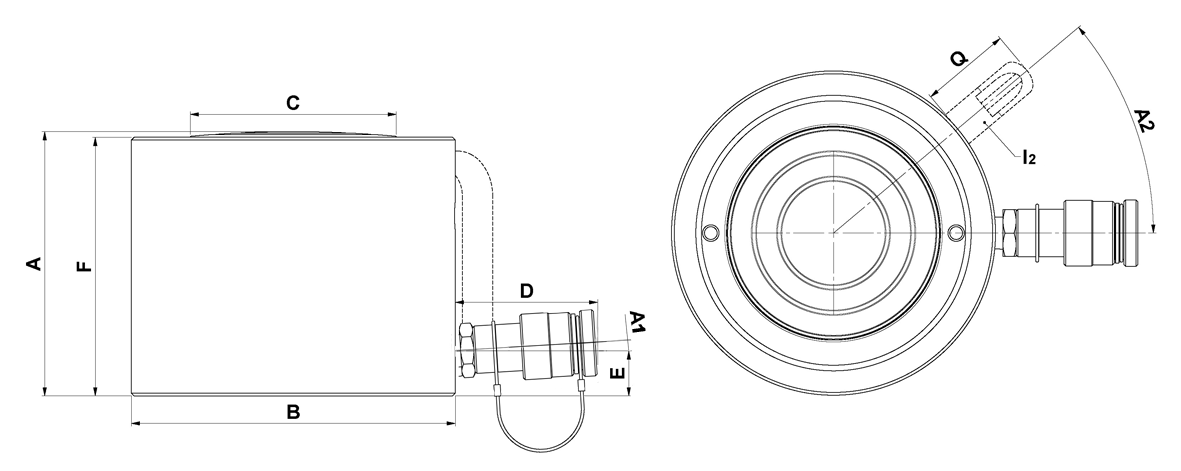

    Hoek A1° Hoek A2° A
    mm
    B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    Q
    mm
    Gewicht
    kg
    16.40100112300 HSC 10 S 5 50 100 10 99.8 / 10.2 5 100 70 36 77 15 99 2,9
    16.40100112304 HSC 100 S 5 50 141 100 1030.6 / 105.1 40 141 173 110 76 24 139 49 22,2
    16.40100112301 HSC 20 S 5 50 103 20 203.6 / 20.8 5 103 98 50 77 15 102 5,5
    16.40100112302 HSC 30 S 5 50 106 30 318.1 / 32.4 106 104 62 76 19 104 6,1
    16.40100112303 HSC 50 S 5 50 117 50 510.4 / 52 117 128 75 76 19 116 9,7
