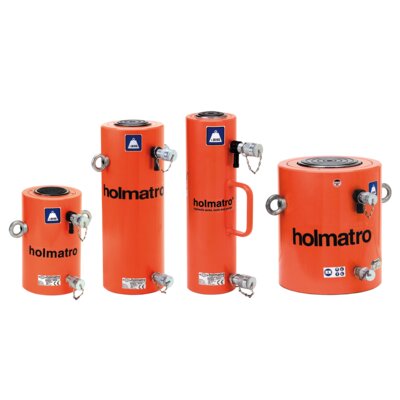

Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: dubbel
  • Retourtype: hydraulisch
  • In alle standen te gebruiken
  • Beveiligd tegen uitdrukken plunjer
  • Beveiligd tegen overdruk op retourzijde
  • Vlakzadel, voorkomt beschadiging plunjer en eenvoudig te vervangen door kantelzadel

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118
  • Vlakzadel

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad
  • Bevestigingsgaten
  • Materiaal: staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

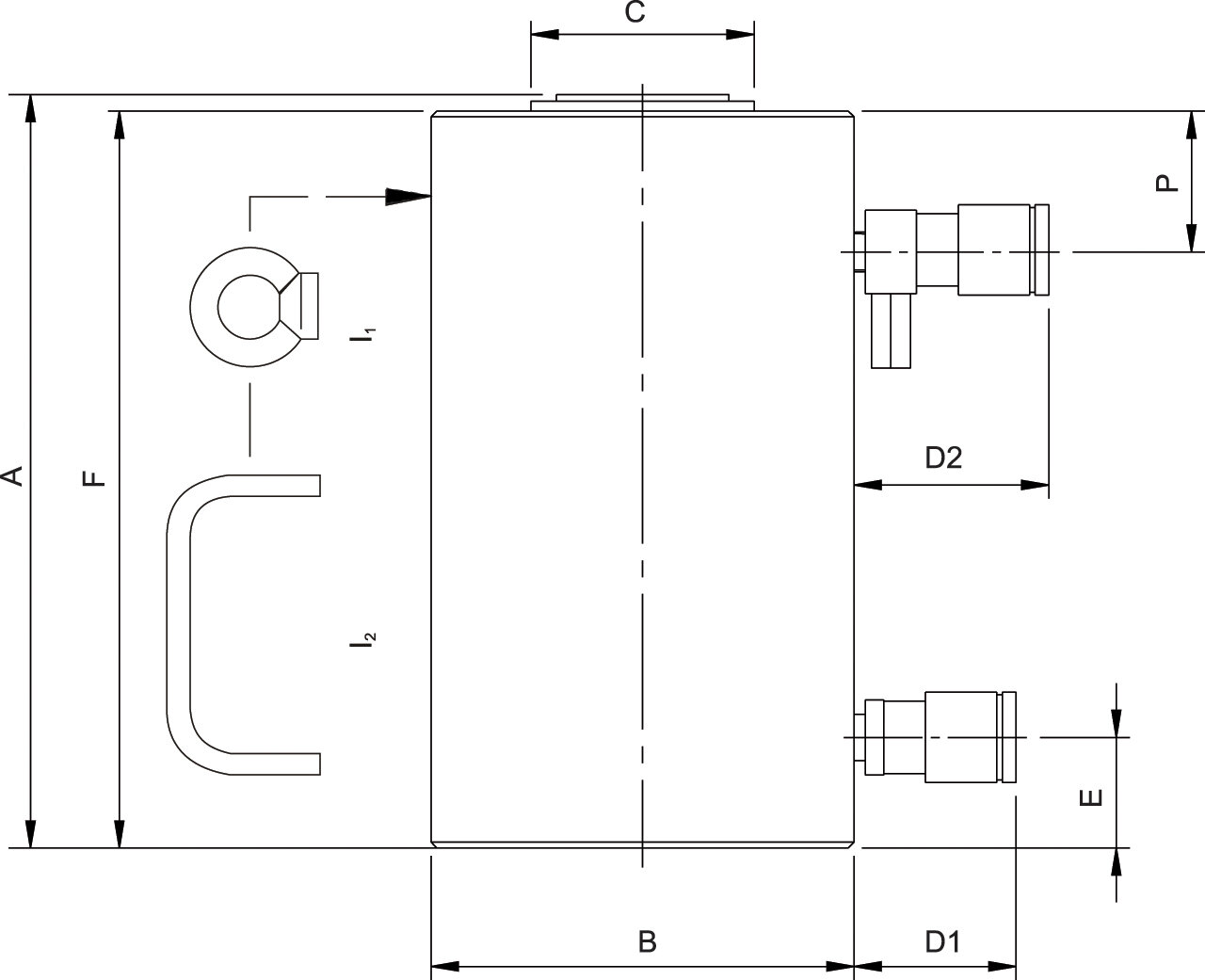

Artikelnr. Type Slag (mm) Gesloten hoogte (mm) Tonnage (t) Capaciteit (kN/t) I type A (mm) B (mm) C (mm) D1 (mm) D2 (mm) E (mm) F (mm) P (mm) Gewicht
kg
CAD
16.40100122002 HJ 50 H 15 150 282 50 510.3 / 52 I2 282 130 80 70 85 25 275 70 27
16.40100122009 HJ 100 H 5 50 170 100 1029.3 / 105 I1 170 178 105 70 85 27 163 52 29
16.40100122022 HJ 50 H 30 300 463 50 510.3 / 52 I2 463 130 80 70 85 38 456 70 44
16.40100122003 HJ 75 H 15 150 347 75 747.9 / 76.3 I2 347 156 80 70 85 47 340 83 46
16.40100122052 HJ 100 H 15 150 309 100 1029.3 / 105 I1 309 178 105 70 85 52 302 52 53
16.40100122004 HJ 75 H 30 300 497 75 747.9 / 76.3 I1 497 156 80 70 85 47 490 83 63
16.40100122061 HJ 150 H 15 150 317 150 1538.9 / 156.9 I1 317 227 115 70 85 57 310 55 76
16.40100122054 HJ 100 H 30 300 497 100 1029.3 / 105 I1 497 178 105 70 85 52 490 70 85
16.40100122071 HJ 200 H 15 150 327 200 2040.6 / 208.1 I1 327 261 160 70 85 60 320 60 121
16.40100122062 HJ 150 H 30 300 502 150 1538.9 / 156.9 I1 502 227 115 70 85 57 495 70 128
16.40100122072 HJ 200 H 30 300 507 200 2040.6 / 208.1 I1 507 261 160 70 85 60 500 70 186
16.40100122084 HJ 300 H 15 150 382 300 2933 / 299.1 I1 382 316 190 70 85 80 670 75 240
16.40100122091 HJ 400 H 15 150 402 400 3750 / 382.4 I1 402 358 200 70 85 76 395 80 325
16.40100122083 HJ 300 H 30 300 547 300 2933 / 299.1 I1 547 316 190 70 85 80 540 75 360
16.40100122043 HJ 500 H 15 150 442 500 4994 / 509.2 I1 442 412 210 70 85 85 435 90 390
16.40100122092 HJ 400 H 30 300 572 400 3750 / 382.4 I1 572 358 200 70 85 76 565 80 413
16.40100122038 HJ 500 H 30 300 587 500 4994 / 509.2 I1 587 412 210 70 85 85 580 90 520
