Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: dubbel
  • Retourtype: hydraulisch
  • In alle standen te gebruiken
  • Beveiligd tegen uitdrukken plunjer
  • Beveiligd tegen overdruk op retourzijde
  • Holzadel, voorkomt beschadiging van de plunjer en eenvoudig te vervangen door draadzadel of vlakzadel

Standaard geleverd met:

  • High Flow vrouwelijke koppeling A 118 op inlaatopening
  • High Flow vrouwelijke koppeling met overdrukveiligheid A 418 op uitlaatopening
  • Holzadel

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad
  • Bevestigingsgaten
  • Materiaal: staal
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

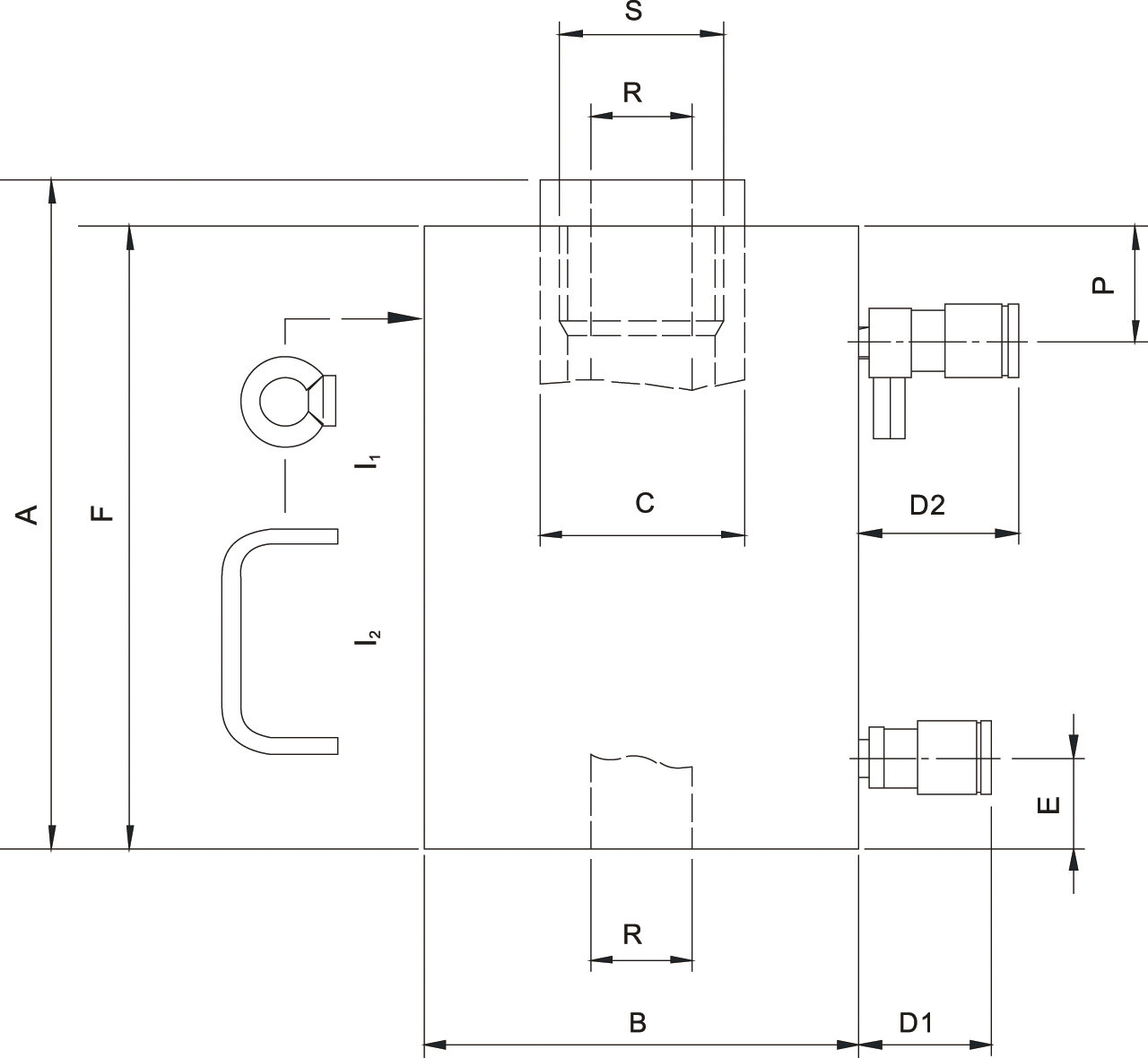

Type Tonnage
t
Slaglengte
mm
Gesloten hoogte
mm
A
mm
B
mm
C
mm
D1
mm
D2
mm
E
mm
F
mm
P
mm
R
mm
Draad S Gewicht
kg
CAD
HHJ 30 H 15 30 150 285 285 120 70 70 85 40 275 50 33 M50x1,5 23
HHJ 60 H 20 60 200 334 334 166 80 70 85 41 319 39 45 M65x1,5 40
HHJ 100 H 10 100 100 265 265 210 100 70 85 52 245 55 54 M72x2 53
HHJ 100 H 20 100 200 395 395 210 100 70 85 52 375 75 54 M72x2 78
