Algemeen:

  • Max. werkdruk: 720 bar/72 Mpa
  • Werking: enkel
  • Retourtype: veer
  • Keuze uit maar liefst 12 modellen met verschillende tonnages en slaglengten
  • Duo Power Ring: afdichting en geleide-ring voor lange levensduur
  • Plunjer is voorzien van een hard-anodiseerlaag
  • XL Saddle+ beschermt de plunjer en beperkt excentrische belasting
  • Vrijwel alle cilinders beschikken over een handgreep

Standaard geleverd met:

  • High Flow koppeling vrouwelijk A 118
  • Vlakzadel

Op aanvraag leverbaar:

  • Op klantspecificatie gemaakte cilinders
  • Bevestigingsdraad
  • Bevestigingsgaten
  • Stalen plaat ter bescherming van de cilinderbodem

Extra informatie:
Net zo krachtig maar 50% lichter dan stalen cilinders; makkelijker en veiliger voor de medewerker om zware lasten mee te verplaatsen. Aluminium cilinders zijn een gemakkelijk te hanteren alternatief voor staal. Bij het onder normale omstandigheden verplaatsen van zware lasten gaan ze een leven lang mee. Echter, aluminium cilinders mogen NIET worden gebruikt voor productietoepassingen met een zeer hoog aantal cycli. Voor een veilig gebruik van aluminium cilinders adviseert Holmatro maximaal 5000 cycli bij de maximale werkdruk.





  • Materiaal: Aluminium
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

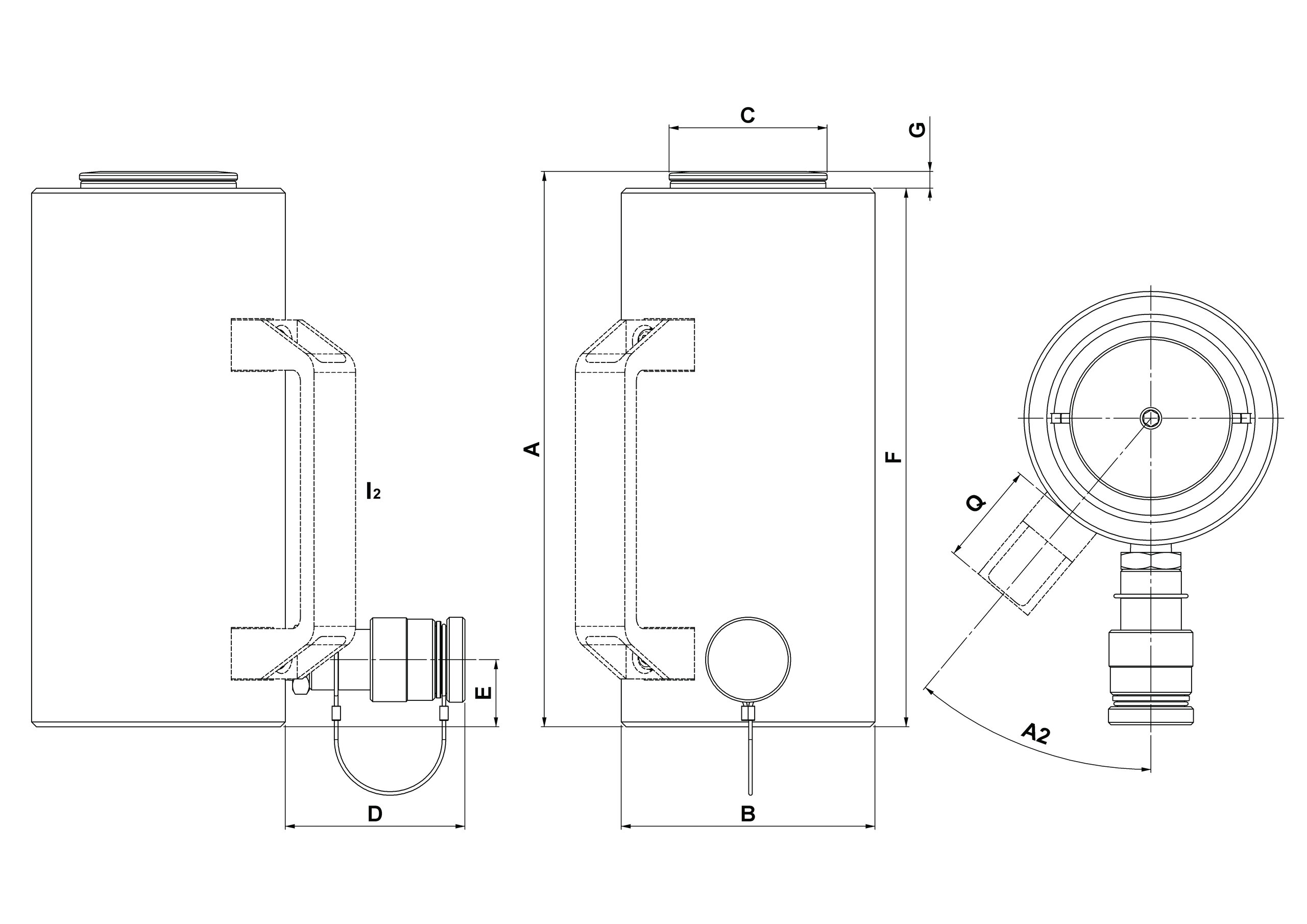

Artikelnr. Type Slaglengte (mm) Gesloten hoogte (mm) Vereiste olieinhoud (cc) Tonnage (t) Hoek A2° A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Q (mm) Gewicht
kg
CAD
16.40100112267 HAC 20 S 5 50 164 141 20 164 82 52 76 25 157 7 2,6
16.40100112265 HAC 20 S 10 100 214 283 20 214 82 52 76 25 207 7 3,2
16.40100112261 HAC 20 S 15 150 264 424 20 264 82 52 76 25 257 7 3,9
16.40100112269 HAC 30 S 5 50 182 221 30 182 106 66 76 28 175 7 4,7
16.40100112268 HAC 30 S 10 100 232 442 30 40 232 106 66 76 28 225 7 43 5,9
16.40100112271 HAC 50 S 5 50 183 354 50 183 130 72 76 30 175 8 6,9
16.40100112262 HAC 30 S 15 150 282 663 30 40 282 106 66 76 28 275 7 43 7
16.40100112270 HAC 50 S 10 100 233 709 50 40 233 130 72 76 30 225 8 44 8,3
16.40100112263 HAC 50 S 15 150 283 1.063 50 40 283 130 72 76 30 275 8 44 9,8
16.40100112273 HAC 100 S 5 50 225 716 100 40 225 189 107 76 35 217 8 44 17,8
16.40100112272 HAC 100 S 10 100 275 1.431 100 40 275 189 107 76 35 321 8 44 20,9
16.40100112264 HAC 100 S 15 150 325 2.147 100 40 325 189 107 76 35 317 8 44 24,1
