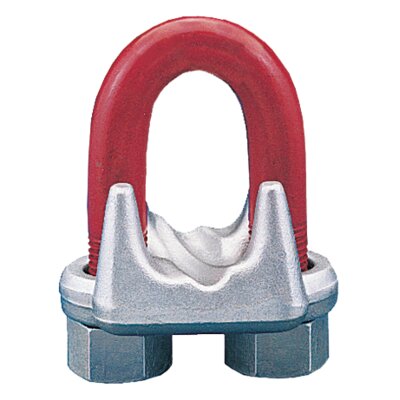

Crosby

Algemeen: Hoogwaardige staalkabelklem voor tijdelijke verbindingen.

Norm: volgens de vereisten van EN 13411-5:2003

  • Materiaal: Staal
  • Markering: Volgens norm, ID code en logo fabrikant
  • Afwerking: Verzinkt
  • Norm: EN 13411-5

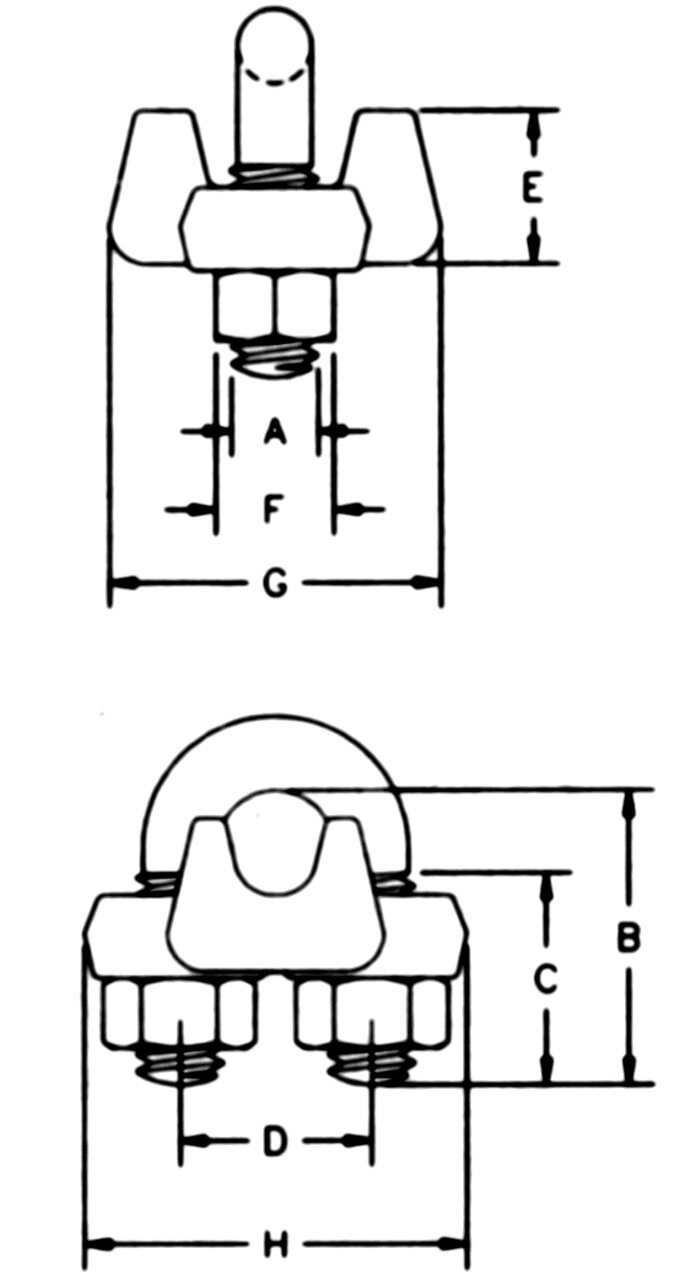

    Crosby G450 drawing
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
    Artikelnr. Rope diameter
    mm
    A
    mm
    B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    G
    mm
    H
    mm
    Gewicht
    kg/100m
    CAD
    10.151010015 3-4 5,6 18,3 11,2 11,9 10,4 9,65 20,6 23,9 2,72
    10.151010033 5 6,35 24,6 14,2 15 12,7 11,2 23,9 29,5 4,54
    10.151010051 6-7 7,85 26,2 12,7 19,1 16,8 14,2 30,2 36,6 8,62
    10.151010079 8 9,65 35,1 19,1 22,4 18,3 17,5 33,3 42,9 12,7
    10.151010097 9-10 11,2 38,1 19,1 25,4 23,1 19,1 41,4 49,3 21,8
    10.151010131 12-13 12,7 47,8 25,4 30,2 28,7 22,4 48,5 58 36,3
    10.151010177 16 14,2 60,5 31,8 33,3 34 23,9 52,5 63,5 49,9
    10.151010195 18-20 15,7 70 36,6 38,1 35,8 26,9 57 72 64
    10.151010211 22 19,1 79 41,1 44,5 40,4 31,8 62 80,5 96
    10.151010239 24-26 19,1 89 46 47,8 45,2 31,8 67 88 114
    10.151010257 28-30 19,1 98,5 51 51 48,5 31,8 71,5 91 128
    10.151010275 32-34 22,4 108 54 59,4 55,5 36,6 79,5 105 199
    10.151010293 36 22,4 118 58,5 59,4 58,5 36,6 79,5 106 200
    10.151010319 38 22,4 125 60,5 66,5 62 36,6 86,5 113 247
    10.151010337 41-42 25,4 135 66,5 70 67,5 41,4 92 11 319
    10.151010355 44-46 28,7 146 70 77,5 74,5 46 97 134 424
    10.151010373 48-52 31,8 164 76 86 77 51 113 149 590
    10.151010391 56-58 31,8 181 81 98,5 81 51 114 162 726
    10.151010417 62-65 31,8 195 87,5 105 93,5 51 119 168 862
    10.151010435 68-72 31,8 211 90,5 111 124 51 127 175 1.043
    10.151010453 75-78 38,1 233 98,5 121 119 60,5 149 194 1.406
    10.151010426 85-90 38,1 273 114 140 152 60,5 157 213 1.814
