Algemeen:

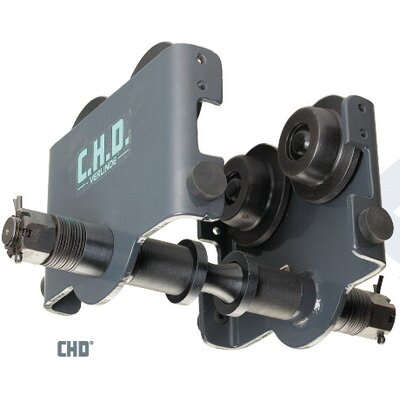

CHD handverduwbare loopkatten WLL 250 t/m 10.000 KG.

Kenmerken:

  • Aan de CHD kan elk hijstoestel gehangen worden dat voorzien is van een ophanghaak.
  • De loopkat wordt bediend door de last te duwen
  • Wordt klaar voor montage geleverd in een individueel verpakt doos.
  • Gemakkelijk in te stellen flensbreedtes tot 300 mm.
  • Loopkat wangen van heavy duty hoogwaardig staal.
  • Afwerking zijplaten : Donkergrijze poederlak RAL7021, dikte 70 μ.
  • Loopwielen van bewerkt staal voor een regelmatige beweging.
  • Loopwielen compatibel met alle profieltypes in I en H.
  • De kogellagers van de wielen zijn waterdicht en onderhoudsvrij.
  • loopkat vzv wielbreuksteunen en rubberen buffers.
  • V.z.v. serienummer op het frame.


Optioneel:

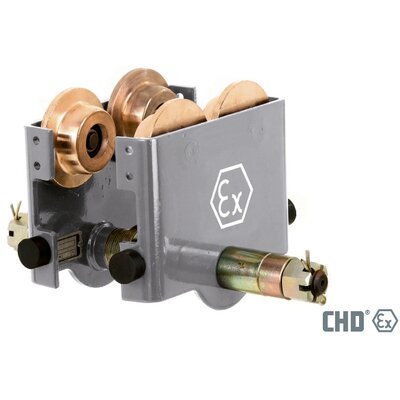

  • EX versie met ATEX markering.
  • Grotere balkbreedtes op aanvraag.
      Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
      WLL
      ton
      Beam width
      mm
      Type Min. curveradius
      m
      T
      mm
      A
      mm
      C
      mm
      D
      mm
      E
      mm
      F
      mm
      G
      mm
      H
      mm
      J
      mm
      K
      mm
      L
      mm
      M
      mm
      P
      mm
      U
      mm
      Gewicht
      kg
      0,25 50-202 250 KG - A 1 50-202 278 32 60 12,5 170 80 190 15 50 62 30 99 19 3,5
      0,5 50-202 500 KG - A 1 50-202 303 32 62 17 186 84 210 20 55 67 34 106 19 8
      0,5 188-310 500 KG - B 1 188-310 411 32 62 17 186 84 210 20 55 67 34 106 19 10
      1 65-202 1000 KG - A 1,5 65-202 316 39 81 20 225 101 242 24 60 76 38 135 24 12
      1 188-310 1000 KG - B 1,5 188-310 424 39 81 20 225 101 242 24 60 76 38 135 24 14
      2 88-202 2000 KG - A 2 88-202 340 42 86 22 272 116 296 30 76 92 38 159 27 20
      2 188-310 2000 KG - B 2 188-310 448 42 86 22 272 116 296 30 76 92 38 159 27 22
      3 100-202 3000 KG - A 2 100-202 356 49 140 25 322 144 346 28 96 114 42 192 32 38
      3 188-310 3000 KG - B 2 188-310 464 49 140 25 322 144 346 28 96 114 42 192 32 40
      5 114-202 5000 KG - A 3 114-202 375 60 161 28 360 158 384 35 108 126 42 214 48 59
      5 188-310 5000 KG - B 3 188-310 483 60 161 28 360 158 384 35 108 126 42 214 48 61
      7,5 124-202 7500 KG - A 3 124-202 394 68 176 38 415 185 439 43 130 150 45 247 45 100
      7,5 188-310 7500 KG - B 3 188-310 502 68 176 38 415 185 439 43 130 150 45 247 45 103
      10 124-202 10000 KG - A 3 124,202 400 70 187 38 434 200 458 50 132 155 46 265 49 116
      10 188-310 10000 KG - B 3 188-310 508 70 187 38 434 200 458 50 132 155 46 265 49 119
