Ontdek de cruciale onderdelen van een bovenloopkraan
Een bovenloopkraan is een complex samenstel van mechanische en elektronische componenten. Voor engineers en veiligheidscoördinatoren is inzicht in deze opbouw essentieel voor veiligheid en efficiëntie. Dit artikel analyseert de volledige anatomie van de kraan: van de basisstructuur (liggers) en het hijsmechanisme tot de onmisbare infrastructuur (stroomtoevoer) en besturing. Mennens combineert hierbij technische diepgang met praktische onderhoudsadviezen.
Belangrijkste inzichten
- De ruggengraat: Kraanliggers en wielkasten vormen de basisstructuur en bepalen het bereik.
- Hijsmechanisme: Takels, lierwerken en loopkatten zorgen voor de daadwerkelijke verplaatsing van de last.
- De infrastructuur: Stroomtoevoer (sleepleidingen) en kraanbanen zijn essentieel voor de werking van het systeem.
- Het brein: De besturingskast coördineert alle elektronische componenten en bewaakt de veiligheid.
- Bediening: Radiografische besturing is de nieuwe standaard voor veiligheid en flexibiliteit.
1. De basistructuur

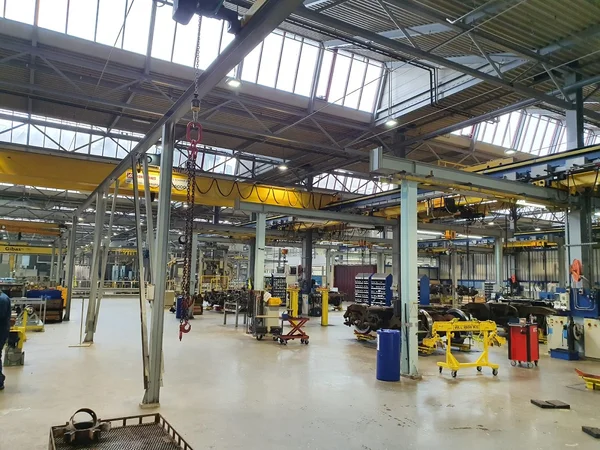

1.1. De kraanliggers en wielkasten
De basisstructuur van een bovenloopkraan bestaat uit de kraanliggers en de wielkasten die de stabiliteit garanderen. Dit zijn de grootste fysieke onderdelen van de installatie.
1.2. De kraanliggers (de ruggengraat)

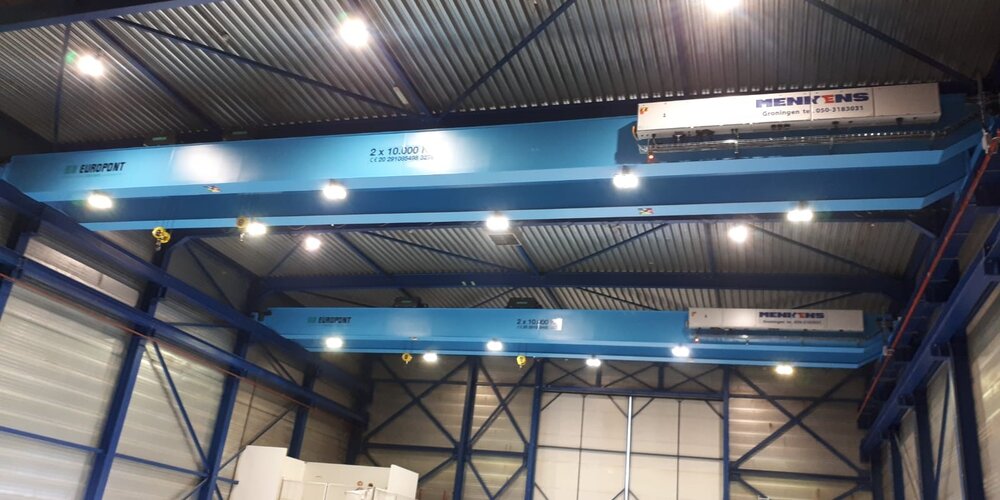

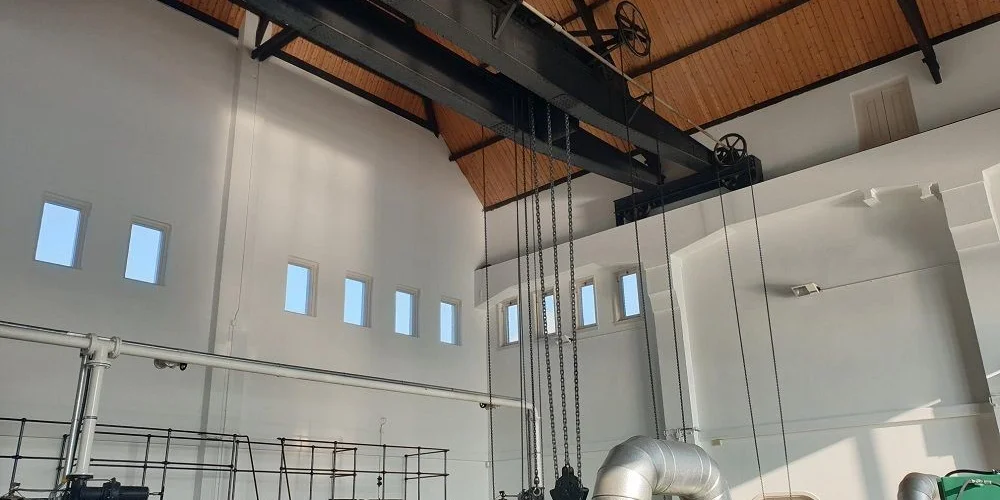

De kraanliggers vormen de absolute ruggengraat van de bovenloopkraan. Een kraan kan bestaan uit één of twee liggers, afhankelijk van de vereiste hijscapaciteit. De lengte van deze liggers noemen we de overspanning. Over deze liggers bewegen de takels die het zware hijswerk verrichten.
1.3. De wielkasten
De kraanliggers zijn aan de uiteinden verbonden met robuuste wielkasten. Deze wielkasten zorgen ervoor dat de volledige kraanconstructie soepel over de kraanbaan kan rijden. Zonder goed functionerende wielkasten is horizontale verplaatsing van de bovenloopkraan onmogelijk.
2. De hijscomponenten
2.1. Takels, lierwerken en loopkatten
De hijscomponenten zijn de primaire mechanismen die de last daadwerkelijk tillen en positioneren. Deze technische modules bepalen de operationele capaciteit van de installatie.
- Takels en lierwerken: Deze componenten leveren de hijskracht. Ze zijn uitgerust met een hijshaak of onderblok om de last veilig aan te slaan.
- De loopkat: De loopkat zorgt voor de dwarse beweging. Dit mechanisme stelt het takel of lierwerk in staat om over de lengte van de kraanligger(s) te rijden.
Bekijk ons aanbod
Takels, lieren en loopkatten in hef- en hijsmiddelen
3. De infrastructuur
3.1. Stroomtoevoer en kraanbaan
Een bovenloopkraan functioneert nooit op zichzelf; hij is onderdeel van een geïntegreerd systeem. Om de werking volledig te begrijpen, moeten we kijken naar de energievoorziening en de baan waarop de componenten bewegen.
- Stroomtoevoer: De energievoorziening naar de kraan en de loopkat verloopt doorgaans via een sleepleiding (veiligheidsstroomrail) of een C-rail-systeem met vlakkabelwagens. Dit garandeert een constante en veilige stroomtoevoer naar de elektrische componenten tijdens het rijden.
- De kraanbaan: De wielkasten bewegen over specifieke kraanrails die op de kraanbaanliggers zijn gemonteerd. De keuze voor het type rail en de nauwkeurige uitlijning hiervan zijn bepalend voor de slijtage van de kraanwielen en het rijgedrag.
4. Besturing en veiligheid
4.1. De besturingskast
De besturingskast fungeert als het elektronische brein van de bovenloopkraan. Deze schakelkast stuurt alle afzonderlijke kraancomponenten aan.
De kast bevat hoogwaardige elektronische componenten en bedrading om bewegingen nauwkeurig te coördineren. Daarnaast zijn hier de cruciale veiligheidsmechanismen ingebouwd. Moderne besturingssystemen van Mennens verhogen de precisie van de hijsklus aanzienlijk. Tevens minimaliseren deze systemen de risico's voor de operator op de werkvloer.
5. Bediening van een bovenloopkraan
De bedieningsmethode bepaalt hoe flexibel en veilig de operator met de bovenloopkraan kan werken. Het grote voordeel van een bovenloopkraan is het bereik: de hijshaak kan in vrijwel alle richtingen (X, Y en Z-as) worden verplaatst.
Wij onderscheiden twee hoofdvormen van bediening:
| Type bediening | Kenmerken | Voordeel |
| Hangdrukknopkast | Bekabelde verbinding (de "bedieningspeer"). | Robuust en direct verbonden. |
| Radiografische besturing (RAB) | Draadloze bediening op afstand. | Maximale bewegingsvrijheid en veiligheid. |
De Mennens standaard
Mennens ziet een duidelijke verschuiving in de markt. Circa 90% van de door Mennens nieuw geleverde kranen wordt inmiddels bediend met een Radiografische Besturing (RAB). Dit stelt de operator in staat om altijd op een veilige en overzichtelijke positie te staan ten opzichte van de last.
6. Onderhoud en inspectie
Garandeer continuïteit
Regelmatig onderhoud is van vitaal belang om de efficiëntie en veiligheid van de bovenloopkraan te waarborgen. Hijskranen spelen vaak een sleutelrol in de bedrijfsvoering. Stilstand kost direct geld. Een goed onderhouden bovenloopkraan biedt drie concrete voordelen:
- Langere levensduur van de installatie.
- Minimale stilstand door preventieve detectie van defecten aan kritieke onderdelen.
- Maximale veiligheid en minder kans op ongevallen.
Als EKH-gecertificeerd bedrijf zorgt Mennens ervoor dat uw installaties voldoen aan de strengste wettelijke eisen.
Conclusie
De diverse onderdelen van een bovenloopkraan werken integraal samen voor het veilig verplaatsen van zware lasten. Kennis van deze componenten—van ligger en sleepleiding tot besturingskast—draagt bij aan een effectiever gebruik. Dit verhoogt direct de productiviteit en veiligheid in uw industriële omgeving.
Heeft je hijskraan inspectie nodig of zoekt je advies over een nieuwe installatie? Neem contact op met uw dichtstbijzijnde Mennens-vestiging. Onze experts staan klaar met technisch advies en daadkrachtige ondersteuning.
Veel gestelde vragen (FAQ)
Wat is het verschil tussen een enkele en dubbele ligger bij een bovenloopkraan?
Een kraan met een enkele ligger is lichter en compacter, geschikt voor lichtere lasten. Een dubbele ligger constructie biedt meer stabiliteit, een hogere hijscapaciteit en een grotere hijshoogte, wat ideaal is voor zware industriële toepassingen.
Hoe vaak moet een bovenloopkraan gekeurd worden?
Volgens het Arbobesluit en de EKH-richtlijnen moet een bovenloopkraan minimaal één keer per jaar geheel mechanisch gekeurd en beproefd worden door een deskundige. Daarnaast is een beproeving met een proeflast van 125% van de werklast verplicht bij ingebruikname of na ingrijpende reparaties of wijzigingen.
Waarom kiezen de meeste bedrijven voor radiografische besturing?
Radiografische besturing biedt de kraanmachinist de vrijheid om zelf de veiligste en meest overzichtelijke positie tijdens het hijsen en verplaatsen van de last te kiezen. De machinist hoeft niet vlak naast de last te lopen, wat het overzicht verbetert en het risico op beknelling of aanrijding verkleint.
Kan ik mijn bestaande bovenloopkraan ook uitrusten met een radiografische besturing?
Ja het is mogelijk een radiografische besturing te installeren op je bestaande kraan. Voor deze zo genaamde Retrofit wordt een ontvanger geïnstalleerd op de bestaande besturingskast en de zender waarmee de operator de kraan bediend kan worden uitgevoerd met drukknoppen of joysticks. Voor de installatie is specifieke technische kennis van elektra vereist en na installatie kan het zijn dat een herkeur van de kraan nodig is. Wij raden dan ook aan dit uit te laten voeren door een deskundige of specialist. Mennens kan de ombouw voor je verzorgen zodat je zeker weet dat je kraan voldoet aan de laatste wet en regelgeving.
