Algemeen:
Handkettingtakel met een werklast van 250 tot 5000kg.
De VHR is een compacte, robuuste kettingtakel die wordt getest volgens officiële normen.

Kenmerken:
- Efficiënte bediening.
- Standaard hijshoogte 3m. Handketting is 0,5m minder dan de hijshoogte. Andere hijshoogtes zijn eveneens verkrijgbaar.
- Hoogwaardige verzinkte grade8 hijsketting.
- Verzinkte handketting van Europees fabrikaat.
- Dankzij het compacte ontwerp heeft deze takel een laag gewicht.
- Haken uit hoogwaardig staal en voorzien van een klep.
- Kleur RAL 7021, 70 μ dik.

Opties:
- RVS hijs- en handketting.
- Kettingzak.
- VHR met standaard loopkat (HPN).
- VHR met loopkat met verkorte bouwhoogte. (HPR).
- EX-Atex uitvoering.
- VHR EX met standaard loopkat.
- VHR EX met loopkat met verkorte bouwhoogte.

Veiligheidsfactor: 4

  • Veiligheidsfactor: 4
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

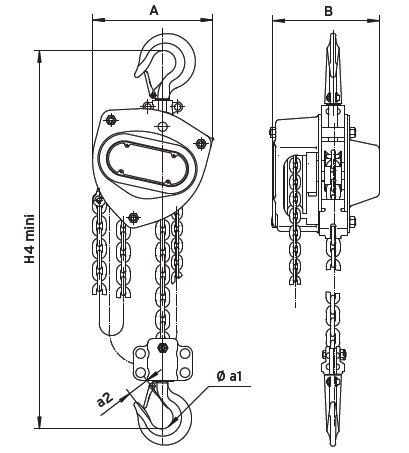

Type Ketting dia.
mm
Parten
#
Hijskracht laatste laag
kg
Trekkracht
kg
A
mm
B
mm
Øa1 a2
mm
H4 min Gewicht
kg
CAD
VHR1 4 x 12 1 250 kg 25 121 114 31 21 280 6,2
VHR2 5 x 15 1 500 kg 35 148 132 35 23 345 11
VHR3 6 x 18 1 1000 kg 25 172 151 40 27 376 12,5
VHR4 7,1 x 21 1 1500 kg 35 196 173 45 33 442 17,8
VHR5 8 x 24 1 2000 kg 35 210 175 50 35 470 19,5
VHR6 10 x 28 1 3000 kg 40 255 205 55 39 548 35
VHR7 9 x 27 2 5000 kg 36 280 189 65 45 688 41,3
