Algemeen:

  • Blokken t/m 30 ton standaard uitgerust met een ovaal warteloog.
  • Blokken met WLL hoger dan 30 ton standaard uitgevoerd met wartel-bledoog.
  • Alle blokken kunnen op[ aanvraag worden uitgevoerd met een wartelhaak, wartel-bledoog of wartelende gaffel.
  • Standaard uitgevoerd met bronzen lager (andere lagers op aanvraag).
  • Groeven kunnen op aanvraag aangepast worden aan andere kabeldiameters.
  • Blokken kunnen op aanvraag worden uitgevoerd met een hondsvot.
  • Temperatuursbereik: -40°C / +80°C
  • Opmerking: WLL= werklast op topaansluiting.
  • Veiligheidsfactor: 4:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton

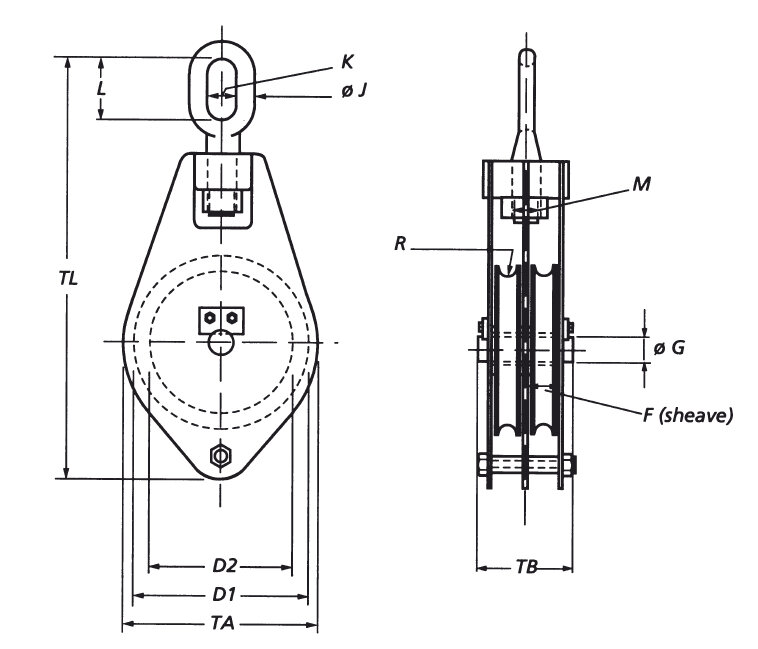

Voor staalkabeldia. (mm) Schijven (#) D1 (mm) D2 (mm) F (mm) Ø G (mm) Ø J (mm) K (mm) L (mm) M (mm) R (mm) TYA (mm) TB (mm) TL (mm) Gewicht
kg
CAD
16.13111000120 1 8 2 100 80 20 15 16 26 58 18 4,5 110 70 295 4
16.13111250220 1,5 10 2 125 105 27 22 16 26 58 24 5,5 135 85 336 6
16.13111500320 3 12 2 150 120 40 30 21 32 72 30 6,5 170 120 430 11
16.13112000420 4 14 2 200 165 40 30 26 40 94 33 7,5 220 120 538 18
16.13112500620 6 18 2 250 210 45 35 29 45 108 42 9,5 270 133 624 32
16.13113000820 8 20 2 300 255 50 40 32 49 114 45 11 320 146 713 43
16.1311.501020 10 22 2 350 305 50 45 36 54 125 52 12 380 152 569 74
16.13113501220 12 22 2 350 305 60 50 41 60 144 56 12 380 186 821 81
16.13114001220 12 24 2 400 345 60 50 41 60 144 56 13 430 180 893 102
16.13113501620 16 22 2 350 305 60 50 46 66 163 64 12 380 186 879 98
16.13114001620 16 24 2 400 345 60 60 46 66 163 64 13 430 192 959 126
16.13113502020 20 22 2 350 305 60 50 51 72 173 72 12 380 186 896 116
16.13114002020 20 24 2 400 345 60 60 51 72 173 72 13 430 192 976 146
16.13114002520 25 24 2 400 345 60 60 60 80 195 76 13 430 192 1.065 169
16.13114502520 25 28 2 450 390 70 70 60 80 195 76 15 480 221 1.120 190
16.13114003020 30 24 2 400 345 60 60 60 90 220 80 13 430 192 1.095 184
16.13114503020 30 28 2 450 390 70 70 60 90 220 80 15 480 236 1.150 204
16.13114504020 40 28 2 450 390 70 70 - 96 96 90 15 480 236 1.030 225

WLL= werklast op topaansluiting.
