Algemeen:

  • "Snelle" inscheerblokken kunnen gebruikt worden voor een groot aantal "land"kranen zoals telescoopkranen en rupskranen. Ze zijn een excellente keuze als blokken regelmatig moeten verwisseld worden.
  • Onderhoudsvriendelijke rollagers met dubbele dichting.
  • Factor 4:1
  • Gesmede hoogwaardige DIN haken.
  • Koud gevormde ijzeren schijven met grafiet gesmeerde groef.
  • Zeer stevige zijplaten.
  • Werktemperatuur -40 to +80°C.
  • Smering op de haakophanging.
  • Vergrendeling van de haak op 4 of 8 punten.
  • Gids voor snel inscheren.
  • Veiligheidsklep met vergrendelpin.
  • C3M afwerking in geel met zwarte strepen.

Opties:

  • Dubbele haak.
  • Dubbele haak met gat voor sluiting.
  • 4-voudige haak.
  • Oog voor sluiting.




  • Opmerking: Deze blokken kunnen op maat gemaakt worden.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

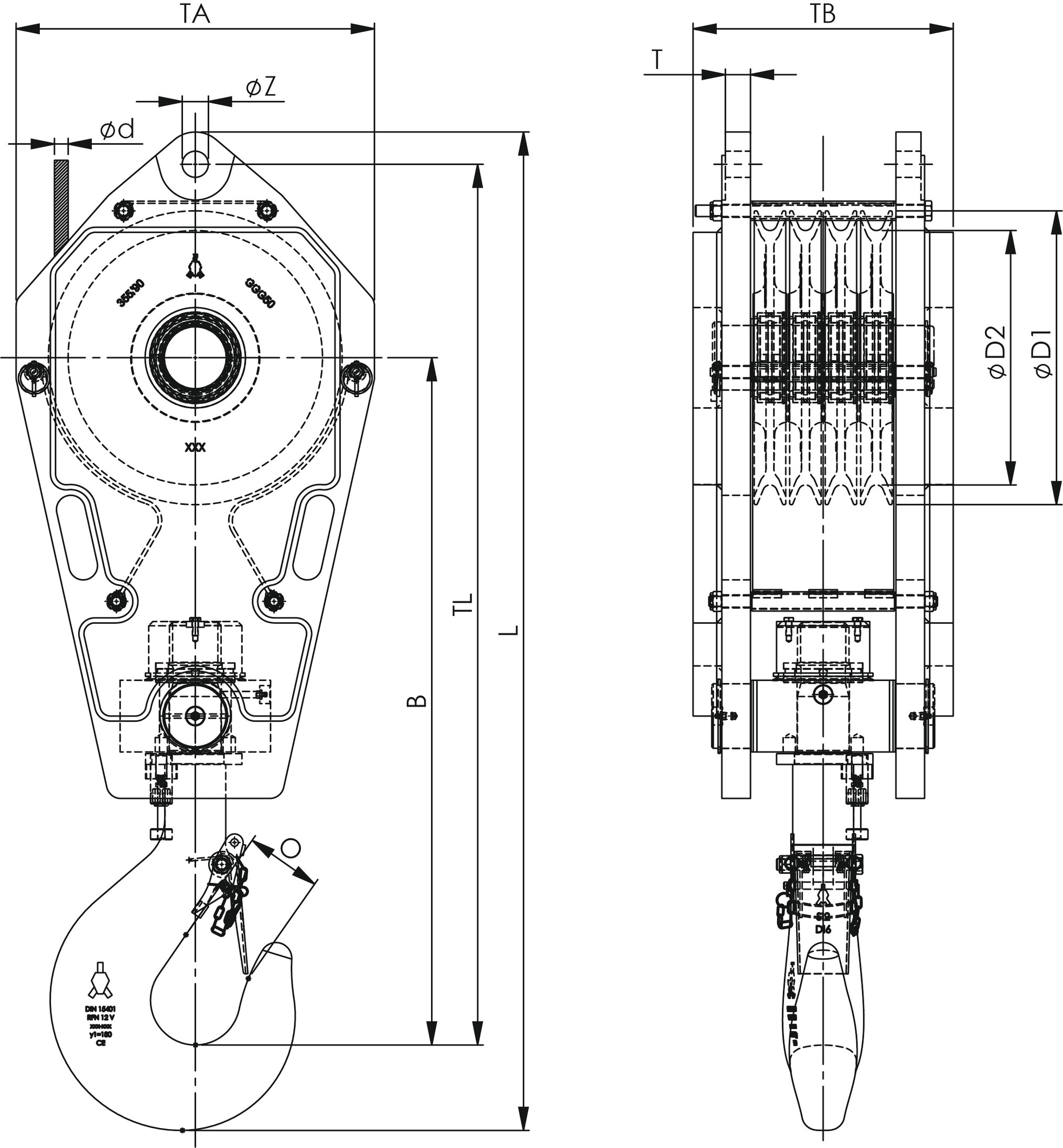

WLL
t
ton
Type Nr. Voor staalkabeldia. (mm) Haaktype Ø D1 (mm) Ø D2 (mm) B (mm) O
mm
TA (mm) TB
mm
TL
mm
L (mm) T (mm) Ø Z (mm) Gewicht
kg
CAD
35 FRB 285 .16 .4 .35 .E 16 12 320 285 753 84 420 292 1.053 1.171 28 32 275
50 FRB 355 .19 .4 .50 .E 19 12 410 355 959 84 500 363 1.229 1.347 35 37 500
63 FRB 400 .22 .4 .63 .E 22 16 460 400 1.038 97 570 350 1.333 1.465 40 43 540
63 FRB 355 .19 .4 .63 .E 19 16 410 355 1.038 97 500 343 1.308 1.440 35 37 570
63 FRB 450 .22 .4 .63 .E 22 16 515 450 1.038 97 600 400 1.448 1.580 40 43 750
63 FRB 450 .24 .4 .63 .E 24 16 515 450 1.038 97 600 400 1.448 1.580 45 52 750
80 FRB 450 .24 .4 .80 .E 24 20 515 450 1.183 110 600 527 1.568 1.718 45 52 1.000
80 FRB 450 .26 .4 .80 .E 26 20 515 450 1.183 110 600 527 1.568 1.718 40 52 1.000
80 FRB 528 .24 .4 .80 .E 24 20 595 528 1.272 110 710 527 1.736 1.886 45 52 1.000
80 FRB 528 .26 .4 .80 .E 26 20 595 528 1.272 110 710 527 1.736 1.886 45 52 1.000
80 FRB 528 .28 .4 .80 .E 28 20 595 528 1.273 110 710 472 1.671 1.821 40 59 1.270
100 FRB 528 .26 .4 .100 .E 26 25 595 528 1.288 132 710 472 1.743 1.913 40 52 1.270
100 FRB 528 .28 .4 .100 .E 28 25 595 528 1.288 132 710 472 1.753 1.923 40 59 1.270
125 FRB 575 .28 .4 .125 .E 28 32 650 575 1.413 137 770 442 1.893 2.083 40 59 1.360
160 FRB 670 .28 .4 .160 .E 28 40 760 670 1.616 167 870 662 2.181 2.393 50 59 3.150
160 FRB 670 .32 .4 .160 .E 32 40 760 670 1.616 167 870 662 2.181 2.393 60 66 3.150
