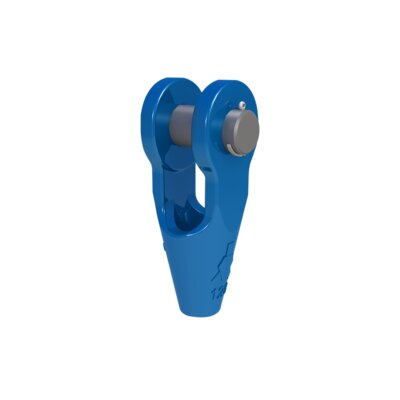

De OSS P socket van gehard gietstaal met uitstekende mechanische waarden (Charpy-V > 42 Joule /-20°C) is geschikt voor zwaar werk en voor toepassing bij lage temperaturen. De socket wordt d.m.v. gietmassa aan de kabel verbonden. Verkrijgbaar
voor kabel ø 6 - 200 mm.
De spelter socket wordt geleverd inclusief pin en splitpen en hebben 100% efficiëntie t.o.v. de MBL van de kabel.

Verkrijgbaar in 2 versies:

  • Model OSS P : Baluw geverfd (OSS 196 - OSS 100 allen in verzinkte uitvoering)
  • Model OSS PGAL : Vuurverzinkt.
  • Materiaal: Gehard gietstaal
  • Markering: CE
  • Temperatuursbereik: - 40°C tot + 110°C
  • Afwerking: Blauw geverfd of vuurverzinkt.
  • Waarschuwing: Altijd de MBL van de socket vergelijken met de MBL van de staalkabel.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
EAN Rope diameter
mm
MBL
ton
Finish Strand Ø
mm
A
mm
B
mm
C
mm
D
mm
Ø H
mm
ØP
mm
T
mm
TL
mm
TB
mm
W
mm
Gewicht
kg
OSS100P 18-19 40 Painted 14-16 89 76 40 70 22 35 16 205 95 38 3
OSS104P 20-22 55 Painted 18-19 101 89 45 80 25 41 19 235 110 44 4,6
OSS104PGAL 20-22 55 Galvanized 18-19 101 89 45 80 25 41 19 235 110 44 4,6
OSS108P 23-26 75 Painted 20-22 114 101 60 104 29 51 22 275 128 51 8
OSS108PGAL 23-26 75 Galvanized 20-22 114 101 60 104 29 51 22 275 128 51 8
OSS111P 27-30 90 Painted 23-26 127 114 65 114 33 57 25 306 142 57 11
OSS111PGAL 27-30 90 Galvanized 23-26 127 114 65 114 33 57 25 306 142 57 11
OSS115P 31-36 125 Painted 27-28 139 127 72 126 39 63 28 338 155 63 15
OSS115PGAL 31-36 125 Galvanized 27-28 139 127 72 126 39 63 28 338 155 63 15
OSS118P 37-39 150 Painted 30-32 152 162 80 142 42 70 30 394 177 76 22
OSS118PGAL 37-39 150 Galvanized 30-32 152 162 80 142 42 70 30 394 177 76 22
OSS120P 40-42 170 Painted 33-35 165 165 88 156 45 76 33 418 187 76 27
OSS120PGAL 40-42 170 Galvanized 33-35 165 165 88 156 45 76 33 418 187 76 27
OSS125P 43-48 225 Painted 36-40 191 178 100 176 52 89 39 469 215 89 41
OSS125PGAL 43-48 225 Galvanized 36-40 191 178 100 176 52 89 39 469 215 89 41
OSS128P 49-54 280 Painted 42-45 216 228 108 194 59 95 45 552 244 101 60
OSS128PGAL 49-54 280 Galvanized 42-45 216 228 108 194 59 95 45 552 244 101 60
OSS130P 55-60 360 Painted 46-48 229 254 120 210 64 108 53 603 275 113 88
OSS130PGAL 55-60 360 Galvanized 46-48 229 254 120 210 64 108 53 603 275 113 88
OSS132P 61-68 425 Painted 50-54 248 273 133 236 75 121 60 654 300 127 118
OSS132PGAL 61-68 425 Galvanized 50-54 248 273 133 236 75 121 60 654 300 127 118
OSS135P 69-75 460 Painted 56-62 279 279 138 240 81 127 73 696 335 133 155
OSS135PGAL 69-75 460 Galvanized 56-62 279 279 138 240 81 127 73 696 335 133 155
OSS138P 76-80 560 Painted 64-67 305 286 146 252 88 133 76 737 355 146 186
OSS138PGAL 76-80 560 Galvanized 64-67 305 286 146 252 88 133 76 737 355 146 186
OSS140P 81-86 625 Painted 69-76 330 298 160 290 92 140 79 788 375 159 227
OSS140PGAL 81-86 625 Galvanized 69-76 330 298 160 290 92 140 79 788 375 159 227
OSS142P 87-93 720 Painted 78-86 356 318 178 320 99 152 83 852 400 171 283
OSS142PGAL 87-93 720 Galvanized 78-86 356 318 178 320 99 152 83 852 400 171 283
OSS144P 94-102 875 Painted 88-96 381 343 190 350 108 178 89 914 435 191 374
OSS144PGAL 94-102 875 Galvanized 88-96 381 343 190 350 108 178 89 914 435 191 374
OSS146P 108-115 1.200 Painted 98-110 450 480 215 400 129 195 100 1.145 465 205 539
OSS146PGAL 108-115 1.200 Galvanized 98-110 450 480 215 400 129 195 100 1.145 465 205 539
OSS150P 120-130 1.400 Painted 112-124 500 500 250 450 147 220 110 1.250 525 225 761
OSS150PGAL 120-130 1.400 Galvanized 112-124 500 500 250 450 147 220 110 1.250 525 225 761
OSS155P 135-140 1.600 Painted 125-132 540 497 263 480 157 240 140 1.300 590 230 1.067
OSS155PGAL 135-140 1.600 Galvanized 125-132 540 497 263 480 157 240 140 1.300 590 230 1.067
OSS160P 142-153 2.000 Painted 133-143 585 505 275 500 171 255 140 1.365 610 250 1.172
OSS160PGAL 142-153 2.000 Galvanized 133-143 585 505 275 500 171 255 140 1.365 610 250 1.172
OSS165P 154-165 2.220 Painted 144-154 630 530 300 550 185 275 150 1.460 640 260 1.441
OSS165PGAL 154-165 2.220 Galvanized 144-154 630 530 300 550 185 275 150 1.460 640 260 1.441
OSS170P 166-178 2.500 Painted 155-166 680 570 310 570 199 295 150 1.560 660 280 1.615
OSS170PGAL 166-178 2.500 Galvanized 155-166 680 570 310 570 199 295 150 1.560 660 280 1.615
OSS175P 180-191 2.800 Painted 167-179 725 600 325 600 213 310 155 1.650 689 300 1.907
OSS175PGAL 180-191 2.800 Galvanized 167-179 725 600 325 600 213 310 155 1.650 689 300 1.907
OSS180P 192-204 3.200 Painted 180-191 775 620 345 640 229 330 160 1.740 720 320 2.239
OSS180PGAL 192-204 3.200 Galvanized 180-191 775 620 345 640 229 330 160 1.740 720 320 2.239
OSS196P 6-7 8 Painted - 50 40 19 34 9 16 9 109 51 19 0,4
OSS197P 8-10 12 Painted - 57 45 22 42 13 20 11 124 63 21 0,7
OSS198P 11-13 20 Painted - 64 51 27 50 15 25 12 142 67 25 1
OSS199P 14-16 25 Painted 13 76 63 32 58 18 30 14 171 85 32 1,8
