Algemeen: UMS topschalmen zijn ontworpen voor gebruik in lengen & 2-sprongen.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: : MBl equals 4 x Wll
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

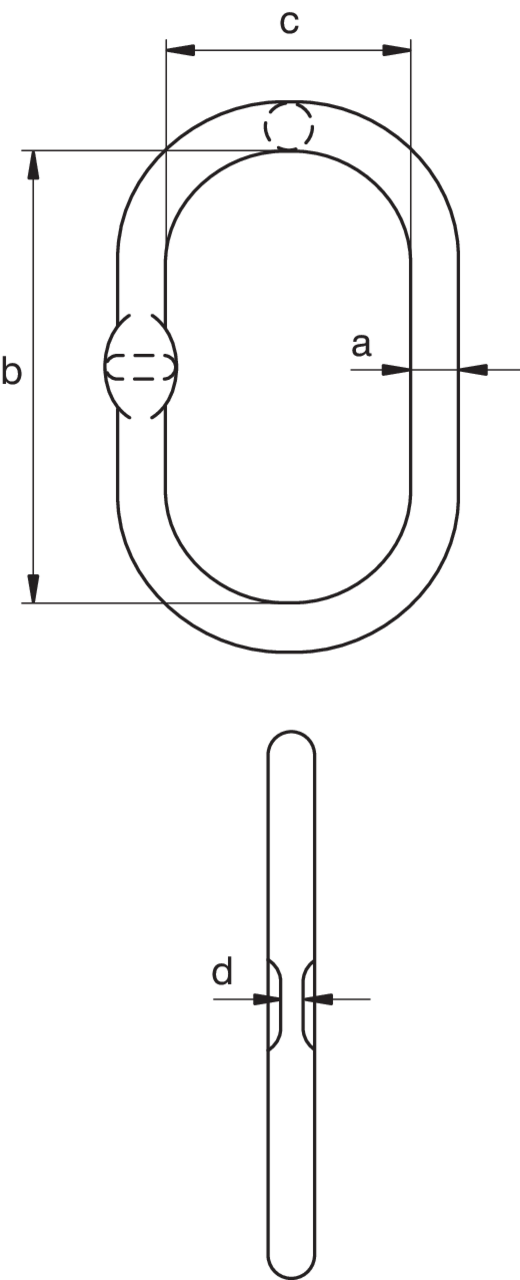

Dia. (mm) WLL
ton
thickness d
mm
Binnenlengte b (mm) Binnenbreedte c (mm) Voor kettingleng dia. (mm) For chain Ø 2 legs
mm ß ≤ 45°
For chain Ø 2 legs
mmß ≤ 60°
Dia. a (mm) Gewicht
kg
CAD
13 2 7 100 60 6 6 6 13 0,33
16 3,2 7 120 70 8 - 8 16 0,56
18 5,4 9 135 75 10 8 10 18 0,8
22 8,2 11 170 90 13 10 13 22 1,47
25 11,2 13 190 105 16 13 16 25 2,34
30 16 17 235 125 18-20 16 18-20 30 3,82
