pewag

Algemeen: Schroefbaar, 360º draaibaar hijsoog. De lastbeugel is over 180º beweegbaar en kan in elke gewenste hoek gepositioneerd worden dankzij zijn verwisselbare en gepatenteerde veer. Ook verwisselbaar is de zeshoekige speciale schroef van klasse 10.9 materiaal, welke niet verloren kan gaan.
De schroef is 100% op scheuren getest en beschermd tegen corrosie door een chroom VI-vrije afwerking. Deze kan met een zeshoekige- of steeksleutel vastgedraaid worden.

Pewag Winner Profilift Beta is met metrische of UNC-schroefdraad verkrijgbaar; de hijsogen met metrische schroefdraad zijn ook leverbaar met op maat gemaakte schroefdraadlengtes.

Toegestaan gebruik

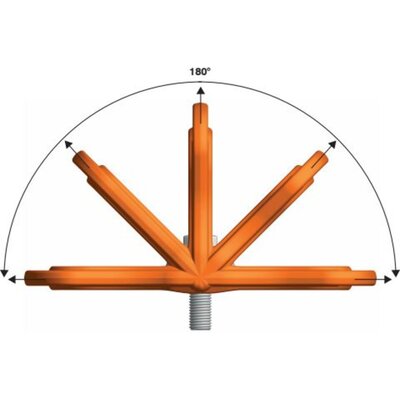

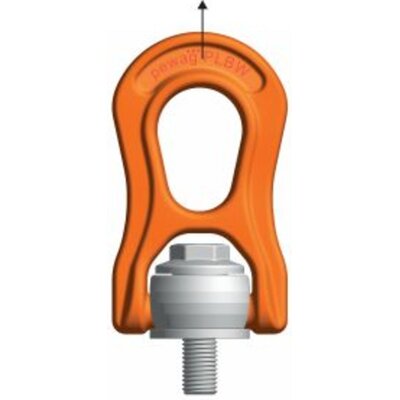

Laadcapacitiet volgens het inspectiecertificaat respectievelijk de WLL tabel in de aangegeven trekrichtingen (zie afbeelding 1 en 2).

Niet toegestaan gebruik
Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan, b.v als:

  • Geen vrije ruimte mogelijk is in de trekrichting.

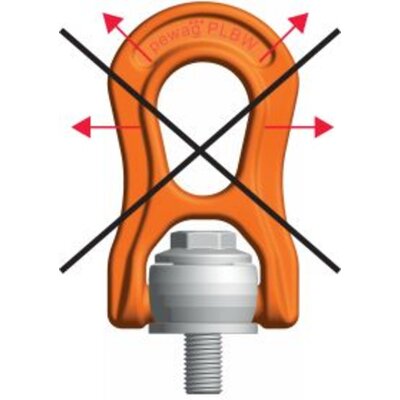

  • De trekrichting niet in het opgegeven bereik ligt (zie afbeelding 3)

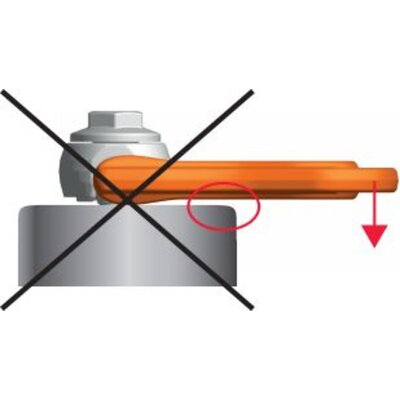

  • Het tegen randen en lading drukt (afbeelding 4)


De lastbeugel moet vóór belasting in de trekrichting geplaatst worden - niet onder belasting draaien.

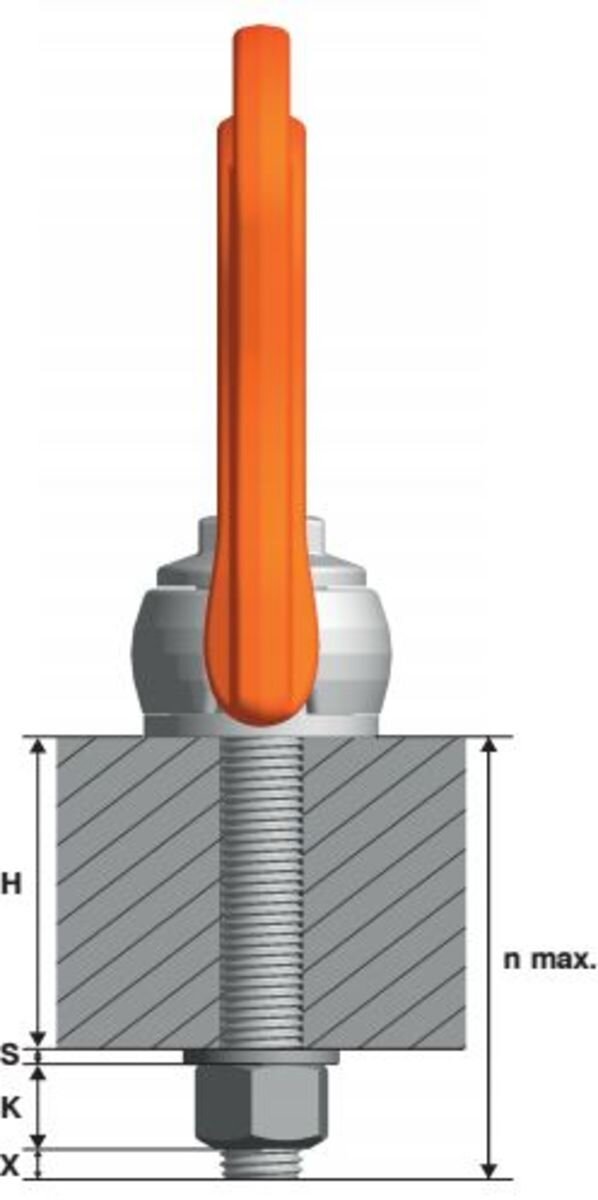

Om de benodigde schroefdraadlengte uit te rekenen (L):
L=H + S+ K + X

H= Materiaal hoogte
S= Dikte van de borgring
K= Hoogte van de moer (afhankelijk van de schroefdraadmaat van de schroef)
X= Overstek van de schroef (dubbele spoed van de schroef)
L max. = n max.

Pewag levert, naast de standaard en maximale schroefdraadlengtes, speciaal op maat gemaakte schroefdraadlengtes.
Op maat gemaakte en maximale schroefdraadlengtes worden geleverd met een borgring en een op scheuren geteste, corrosievrije moer.

  • Materiaal: Grade 10.
  • Markering: WLL, schroefdraadmaat en een individueel serienummer.
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 5:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

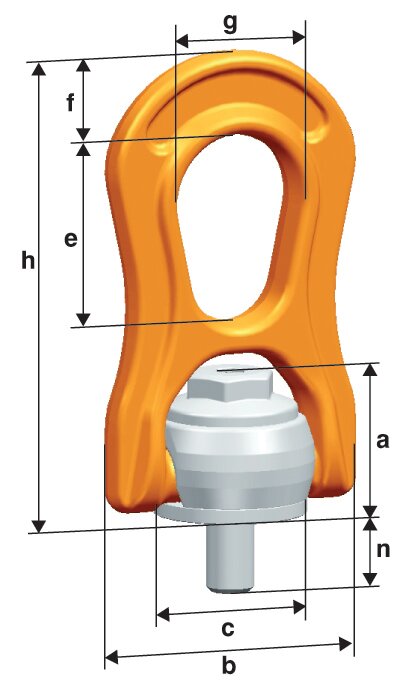

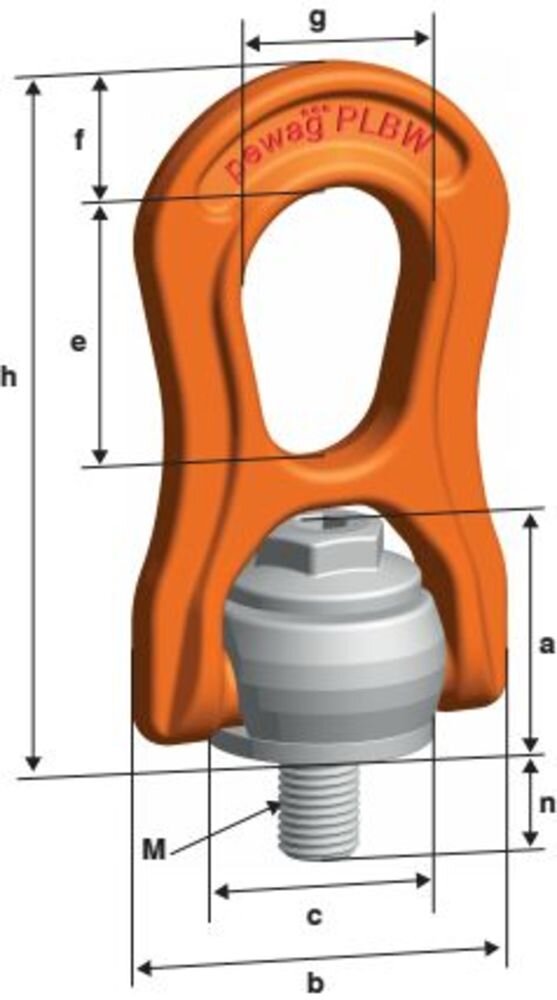

Artikelnr. Code WLL
ton
Draad n
mm
n max.
mm
A
mm
B
mm
C
mm
E (mm) F (mm) g (mm) h
mm
Gewicht
kg
CAD
11.4214229 PLBW 0,3 t 0,3 M8 13 80 29 56 30 38 18 27 94 0,32
11.4214230 PLBW 0,6 t 0,6 M10 15 100 29 56 30 38 18 27 94 0,33
11.4214236 PLBW 1 t 1 M12 17 180 29 56 30 38 18 27 94 0,34
11.4214231 PLBW 1,3 t 1,3 M14 22 220 43 79 45 55 25 38 138 1,03
11.4214232 PLBW 1,6 t 1,6 M16 24 260 43 79 45 55 25 38 138 1,04
11.4214237 PLBW 2 t 2 M18 27 295 43 79 45 55 25 38 138 1,07
11.4214188 PLBW 2,5 t 2,5 M20 30 335 43 79 45 55 25 38 138 1,08
11.4214238 PLBW 3 t 3 M22 33 355 64 118 68 85 38 58 209 3,5
11.4214239 PLBW 4 t 4 M24 36 355 64 118 68 85 38 58 209 3,53
11.4214240 PLBW 5 t 5 M27 40 355 64 118 68 85 38 58 209 3,58
11.4214241 PLBW 6,3 t 6,3 M30 45 355 64 118 68 85 38 58 209 3,66
11.4214242 PLBW 8 t 8 M33 54 328 106 188 108 132 60 91 331 14,5
11.4214233 PLBW 10 t 10 M36 59 328 106 188 108 132 60 91 331 14,6
11.4214234 PLBW 12,5 t 12,5 M42 69 328 106 188 108 132 60 91 331 14,9
11.4214235 PLBW 15 t 15 M48 74 328 106 188 108 132 60 91 331 15,2
Technische wijzigingen voorbehouden

Download CAD

Description

Get CAD
Download
Hefmethode








Aantal lengen


1
1
2
2
2
2
3+4
3+4
2 3+4


Hellingshoek


90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.

asymm.



Code
Draad
Moment
Werklast











mm
Nm
ton
mm mm









PLBW 0,3 t
M8
6
0,5
0,3
1
0,6
0,4
0,3
0,6
4,5
0,3
0,3
8 15
PLBW 0,6 t
M10
10
1
0,6
2
1,2
0,8
0,6
1,3
9
0,6
0,6
8 15
PLBW 1 t
M12
15
1,3
1
2,6
2
1,4
1
2,1
1,5
1
1
8 15
PLBW 1,3 t
M14
30
2
1,3
4
2,6
1,8
1,3
2,7
1,9
1,3
1,3
10 24
PLBW 1,6 t
M16
50
2,5
1,6
5
3,2
2,2
1,6
3,4
2,4
1,6
1,6
10 24
PLBW 2 t
M18
70
3
2
6
4
2,8
2
4,2
3
2
2
10 24
PLBW 2,5 t
M20
100
3,5
2,5
7
5
3,5
2,5
5,3
3,7
2,5
2,5
10 24
PLBW 3 t
M22
120
4,5
3
9
6
4,2
3
6,3
4,5
3
3
14 36
PLBW 4 t
M24
160
5,5
4
11
8
5,6
4
8,4

6

4
4
14 36
PLBW 5 t
M27
200
6,5
5
13
10
7
5
10,5
7,5
5
5
14 36
PLBW 6,3 t
M30
250
7
6,3
14
12,6
8,8
6,3
13,2
9,4
6,3
6,3
14 36
PLBW 8 t
M33
270
9
8
18
16
11
8
16,5
12
8
8
19 55
PLBW 10 T
M36
320
11
10
22
20
14
10
21
15
10
10
19 55
PLBW 12,5 T
M42
400
13,5
12,5
27
25
17,5
12,5
26,3
18,7
12,5
12,5
19 55
PLBW 15 T
M48
600
16
15
32
30
21
15
32
22,5
15
15
19 55
