Volgens de norm NF ISO 4309v2017 classificeert het Rope Category Number staalkabel volgens het aantal lastdragende draden dat wordt verkregen door vermenigvuldiging van het aantal buitenste strengen en het aantal draden waaruit ze bestaan.
Voorbeeld:
- Staalkabel 6x36 verwijst naar een aantal dragende draden van: 6x36 = 216 of een RCN van 09.
- 35x7 draaivrije staalkabel (16 buitenste strengen en 7 draden die ze vormen): 16x7=112 of een RCN van 23-2.

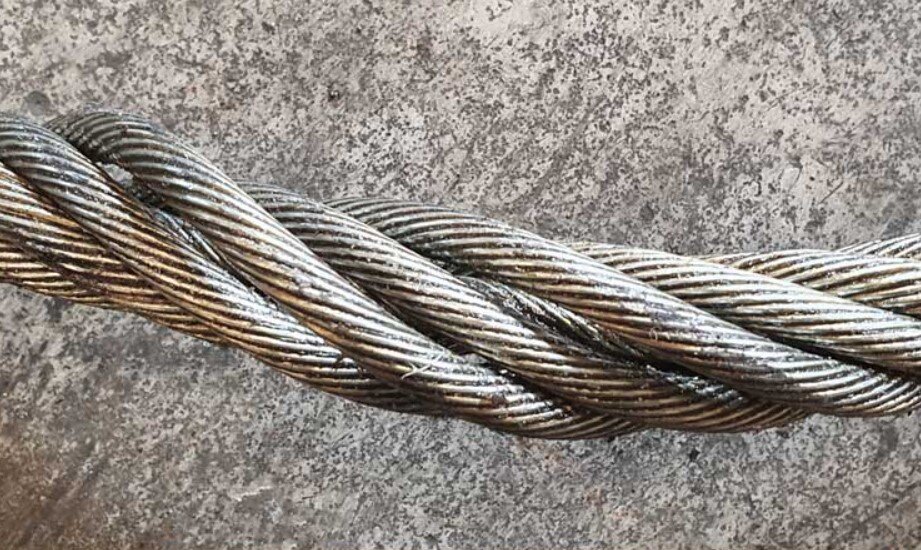

Het wordt gebruikt om het maximale aantal draadbreuken te bepalen. Wanneer dit bereikt wordt, moet de staalkabel vervangen worden.
Wat is het doel van het Category Number?
Het maximum aantal draadbreuken voordat een kabel gevaarlijk wordt, hangt af van de constructie van de kabel.
Om de RCN-classificatie te bepalen, moet het aantal dragende draden dan vergeleken worden met de onderstaande tabellen. Door gebruik te maken van ofwel de tabel van de draaiende staalkabels ofwel de tabel van draaivrije staalkabels afhankelijk van het type staalkabel.
Waar vind ik het RCN van een staalkabel?
Er zijn verschillende manieren om het RCN van een staalkabel te vinden:
- Op de datasheet opgestuurd door de leverancier.
- Door gebruik te maken van onderstaande tabellen uit de NF ISO 4309v2017 norm (raadpleeg de norm om deze tabellen te gebruiken).
Draaivrije staalkabels:
|
Rope Category Number (RCN) |
Total number of load bearing wires in the outer strand layer of the rope |
|
01 |
n ≤ 50 |
|
02 |
51 ≤ n ≤ 75 |
|
03 |
76 ≤ n ≤ 100 |
|
04 |
101 ≤ n ≤ 120 |
|
05 |
121 ≤ n ≤ 140 |
|
06 |
141 ≤ n ≤ 160 |
|
07 |
161 ≤ n ≤ 180 |
|
08 |
181 ≤ n ≤ 200 |
|
09 |
201 ≤ n ≤ 220 |
|
10 |
221 ≤ n ≤ 240 |
|
11 |
241 ≤ n ≤ 260 |
|
Rope Category Number |
Total number of load bearing wires in the outer strand layer of the rope |
|
21 |
4 strands : n ≤ 100 |
|
22 |
3 or 4 strands : n ≤ 100 |
|
|
At least 11 outer strands |
|
23-1 |
71 ≤ n ≤ 100 |
|
23-2 |
101 ≤ n ≤ 120 |
|
23-3 |
121 ≤ n ≤ 140 |
|
24 |
141 ≤ n ≤ 160 |
|
25 |
161 ≤ n ≤ 180 |
|
26 |
181 ≤ n ≤ 200 |
|
27 |
201 ≤ n ≤ 220 |
|
28 |
221 ≤ n ≤ 240 |
|
29 |
241 ≤ n ≤ 260 |
|
30 |
261 ≤ n ≤ 280 |
|
31 |
281 ≤ n ≤ 300 |
|
|
n > 300 |
