Algemeen:
Pneumatische ketting takel voor lasten van 9000 t/m 15000 kg.
De TCR Red Rooster serie 9 - 15 ton is speciaal ontwikkeld voor industrieel gebruik en heeft een robuuste gietstalen behuizing.

Standaard eigenschappen:

  • Snelheid precies traploos regelbaar.
  • Optimale controle en precies positioneren van de last.
  • Zeer compact.
  • Eindafslag.
  • Koord of drukknop bediening met noodstop.
  • Lastbegrenzer ingebouwd zonder bouwhoogte verlies (behalve type TCR-600250 250 kg.).
  • Luchtdruk 0,4 - 0,63 MPa (4 - 6,3 bar)
  • Gedempt en daardoor lager geluidsniveau.

Optioneel o.a.:

  • Marine Specificatie / corrosiebestendig
  • Verf-systemen van C2 - Industrial naar C5 - Offshore specificatie (Rode afwerking als standaard, andere RAL-kleuren verkrijgbaar op aanvraag).
  • Diverse bedieningsmogelijkheden.
  • Radiografische afstandbediening voor electro pneumatische besturing.
  • Ketting opvangbak/zak (PVC, gegalvaniseerd of roestvrij staal).
  • Verschillende soorten ophanging beschikbaar.
  • Luchttoevoer systemen en kleppen.
  • Perslucht-conditioneringstoestel.
  • Festoensystemen.

Aanbevolen:
Wij raden ten zeerste aan een SMC Luchtconditioneringstoestel te gebruiken. (Worden separaat verkocht.)
Type AC40-F04DM-8-B.

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
t
ton
Type Luchtverbruik hijsen Luchtverbruik dalen Aantal parten Hijsnelheid max. belast (m/min) Daalsnelheid max. belast (m/min) Koppeling Werkdruk (bar) Gewicht met 3m ketting (kg) Hijssnelheid zonder last (m/min) Slangdia. CAD
9 TCR-9000C3 33 43 3 (11,2x34mm) 0,9 1,5 1/2" BSPT 6 150 1,9 3/4"
9 TCR-9000P3 33 43 3 (11,2x34mm) 0,9 1,5 1/2" BSPT 6 150 1,9 3/4"
12 TCR-12000C4 33 43 4 (11,2x34mm) 0,7 1,1 1/2" BSPT 6 170 1,4 3/4"
12 TCR-12000P4 33 43 4 (11,2x34mm) 0,7 1,1 1/2" BSPT 6 170 1,4 3/4"
15 TCR-15000C5 33 43 5 (11,2x34mm) 0,6 0,9 1/2" BSPT 6 210 1,1 3/4"
15 TCR-15000P5 33 43 5 (11,2x34mm) 0,6 0,9 1/2" BSPT 6 210 1,1 3/4"

Download CAD

Description

Get CAD
Download
Type

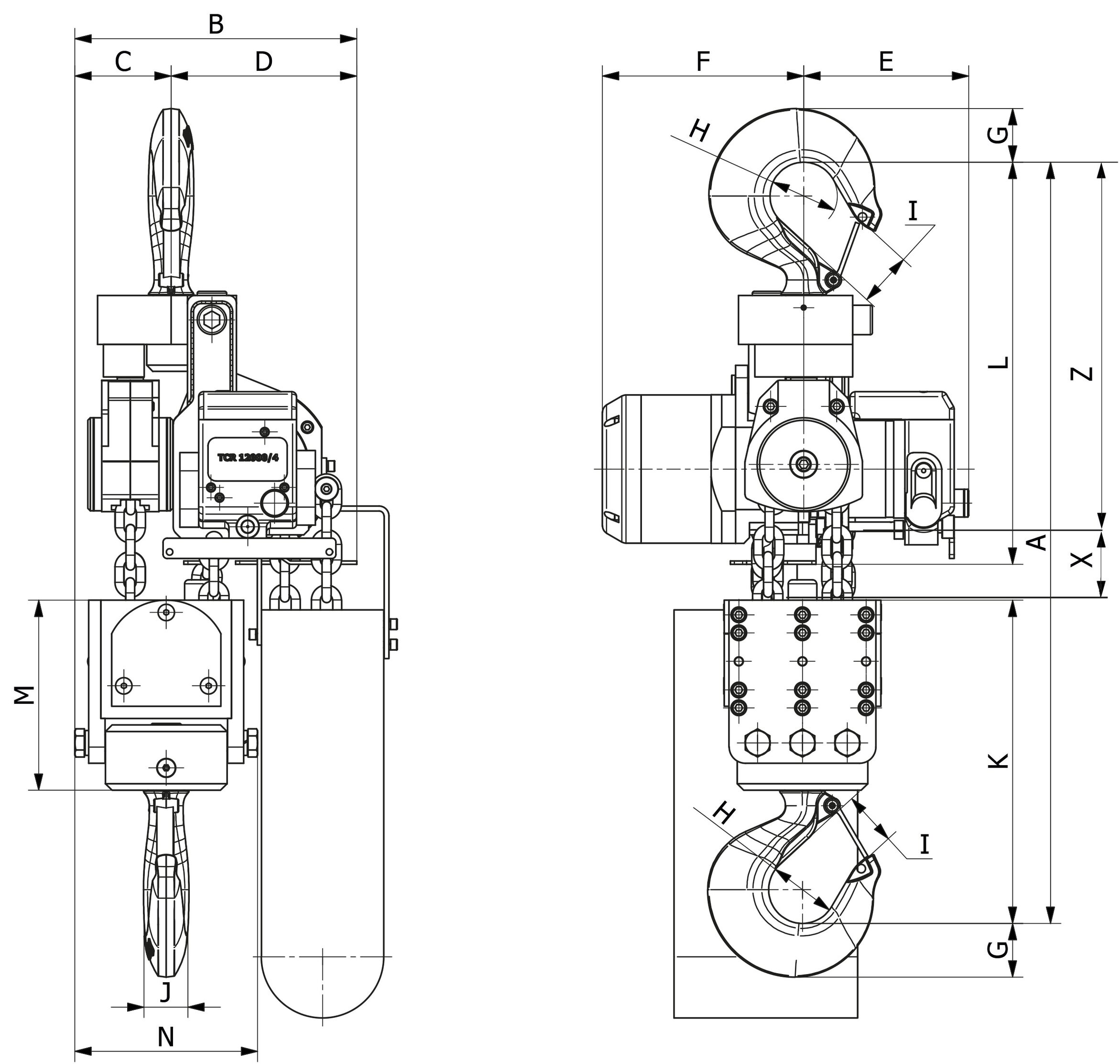

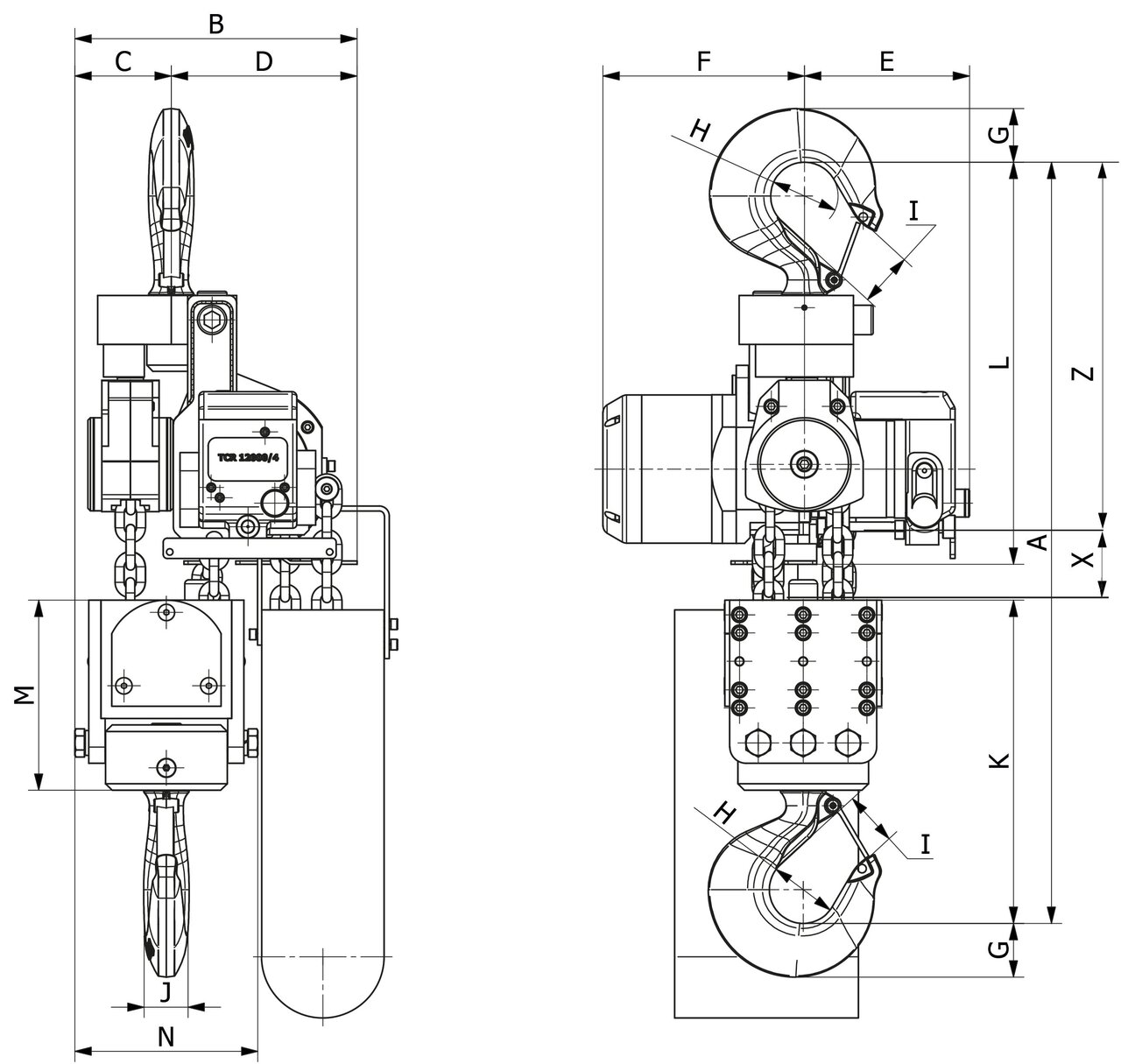

Maatvoering (mm)
















A
B
C
D
E
F
G
I
J
K
L
M
N
X
Z
TCR-9000C3 / TCR-9000P3
842
378
114
140
247
202
60
75
53
42
370
439
220
240
100
380
TCR-12000C4 / TCR-12000P4
950
346
118
228
202
247
67
84
58
52
396
493
233
224
100
390
TCR-15000C5 / TCR-15000P5
950
403
110
293
211
238
67
84
58
52
391
431
230
280
100
390
