Crosby

Algemeen: Wartel zonder lager. Volgens Federal Specification RR-C-271D.



  • Materiaal: Alloy steel.
  • Markering: WLL.
  • Afwerking: Verzinkt.
  • Opmerking: Deze wartels worden gebruikt om de last te positioneren maar ze mogen niet roteren onder belasting.
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia. (mm) WLL
t
ton

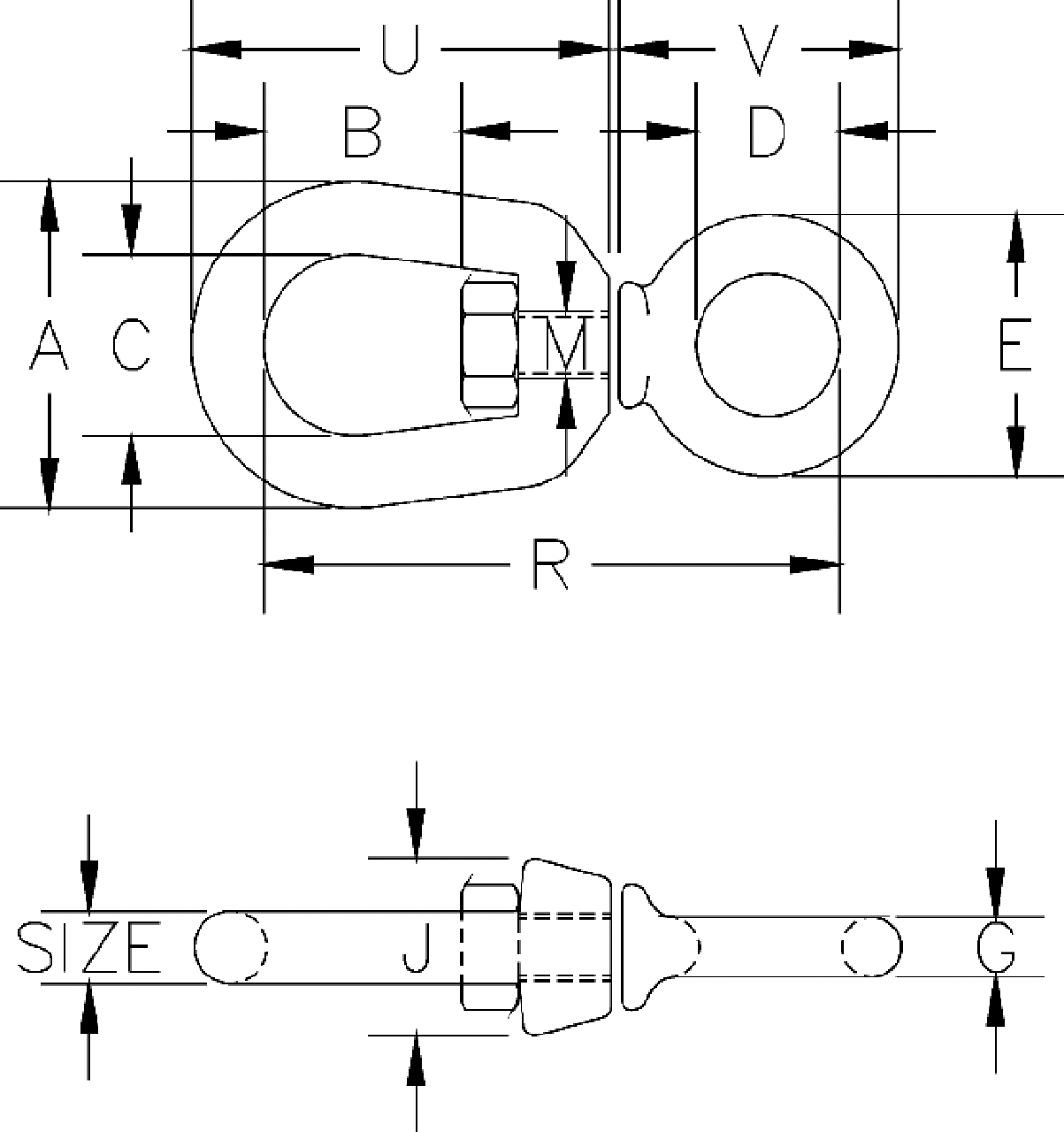

A (mm) B (mm) C (mm) D (mm) E (mm) G (mm) J (mm) M (mm) R (mm) U (mm) V (mm) Gewicht
kg
CAD
6 0,39 31,8 17,5 19,1 15,7 28,4 6,35 17,5 7,85 57,0 42,9 31,8 0,06
8 0,57 41,4 20,6 25,4 19,1 35,1 7,85 20,6 9,65 69,0 52,5 37,3 0,11
10 1,02 51,0 23,9 31,8 25,4 44,5 9,65 25,4 12,7 87,5 63,5 47,8 0,24
13 1,63 63,5 33,3 38,1 31,8 57,0 12,7 33,3 16,0 108 81,0 62,0 0,51
16 2,36 76,2 39,6 44,5 38,1 70,0 15,8 38,1 19,1 130 98,5 74,5 0,95
19 3,27 89,0 44,5 51,0 44,5 82,5 19,1 47,8 22,4 147 125 88,0 1,4
