Algemeen:

  • Asgat volgens opgave.
  • Groef kan aangepast worden aan andere kabeldiameters.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

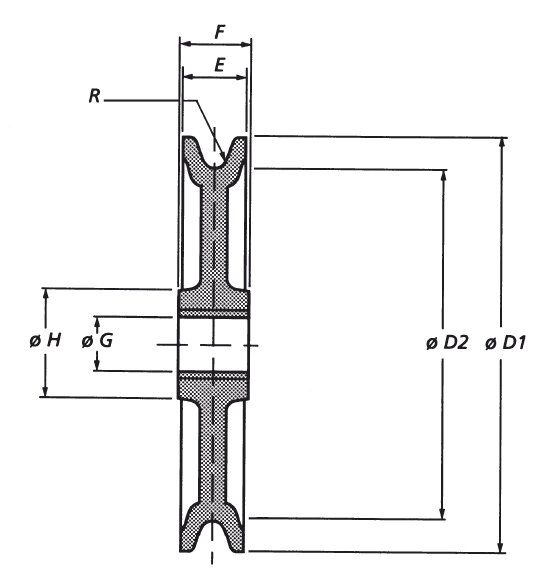

Artikelnr. Maat Materiaal Lager Ø D1 (mm) Ø D2 (mm) E (mm) F (mm) Ø G (mm) Ø H (mm) R (mm) Gewicht
kg
CAD
10.49312516001 22 GGG-60 Bronze 250 195 50 60 60 120 12 12
10.49313017001 24 GGG-70 Bronze 300 250 55 60 70 130 13 15
10.4931351.7001 26 GGG-70 Bronze 350 305 70 75 70 150 14 20
10.49314017001 28 GGG-70 Bronze 400 345 75 80 80 180 15 32
10.49314517001 32 GGG-70 Bronze 450 390 75 85 80 190 17 48
10.49315016001 36 GGG-60 Bronze 500 430 90 100 100 225 19,5 80
10.49315516001 40 GGG-60 Bronze 550 480 100 120 120 220 21,5 80
