Algemeen: RVS draaibaar en wartelend hijsoog SS.DSR (AISI 316L) met bout. WLL 0,3 t/m 3 ton. Draaibaar onderlast.

Optioneel:
- Andere draad- varianten en -afmetingen (op aanvraag).

  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL Draad Torque
Nm

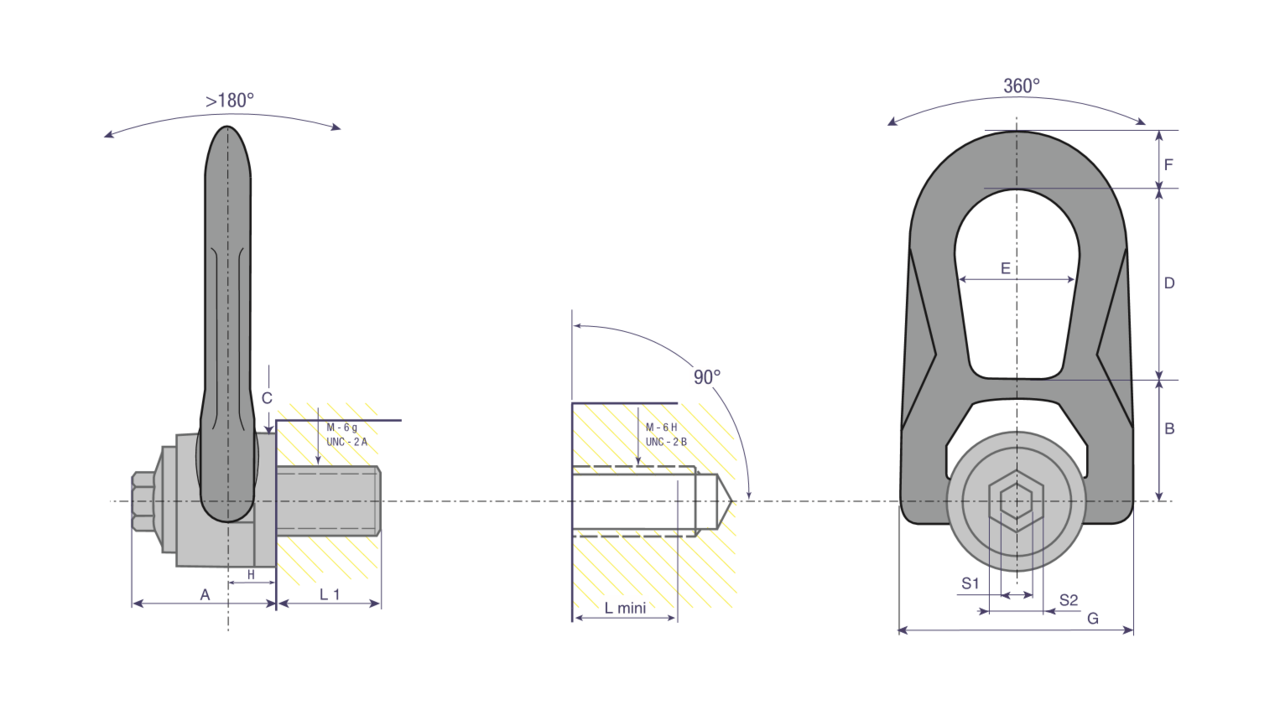

WLL X (mm) L1 standard S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Gewicht
kg
CAD
11.42SS.DSRM14H 1 M14 (x2) 30 29 21 44 40 42 54 38 17 77 13 0,9
11.42SS.DSRM22H 2 M22 (x2.5) 120 42 34 62 55 60 83 55 25 117 19 2,5
11.42SS.DSR M30H 3 M30 (x3.5) 250 47 45 62 55 60 83 55 25 117 19 2,8
11.42SS.DSRM10 M10 (x1.50) 10 0,5 8 16 34 30 30 39 28 13 53 9,5 0,3
11.42SS.DSRM10H M10 (x1.50) 10 0,5 16 17 31 30 30 39 28 13 53 9,5 0,3
11.42SS.DSRM12 M12 (x1.75) 15 0,8 10 19 33 30 30 39 28 13 53 9,5 0,3
11.42SS.DSRM12H M12 (x1.75) 15 0,8 19 19 30 30 30 39 28 13 53 9,5 0,3
11.42SS.DSRM8 M8 (x1.25) 6 0,3 6 16 32 30 30 39 28 13 53 9,5 0,3
11.42SS.DSRM8H M8 (x1.25) 6 0,3 16 13 30 30 30 39 28 13 53 9,5 0,3
11.42S.DSRM16H M16 (x2) 50 1,5 26 24 44 40 42 54 38 17 77 13 0,9
11.42SS.DSRM18H M18 (x2.5) 70 1,5 30 27 44 40 42 54 38 17 77 13 1
11.42SS.DSRM20H M20 (x2.5) 100 1,6 30 30 43 40 42 54 38 17 77 13 1
11.42SS.DSRM24H M24 (x3) 160 2,7 42 35 62 55 60 83 55 25 117 19 2,6
11.42SS.DSRM27H M27 (x3) 200 2,8 42 41 62 55 60 83 55 25 117 19 2,7
Andere draad- varianten en -afmetingen verkrijgbaar op aanvraag
