Algemeen:

  • Standaard blauwe kleur.
  • Geleverd met borgmoeren.
  • Enkel voor rechte of in-lijn belasting.
  • Met trapeziumdraad.
  • MBL = 5x WLL.

Optie:

  • Andere kleur of verzinkt.
  • Andere eindverbindingen (contacteer ons).
  • Vergrendeling.
  • Draaiwiel of ratel.
  • Andere afmetingen.
  • Temperatuursbereik: -40°C t/m +110° C , hogere gebruiks temparatuur mogelijk echter met reductie van de werklast.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

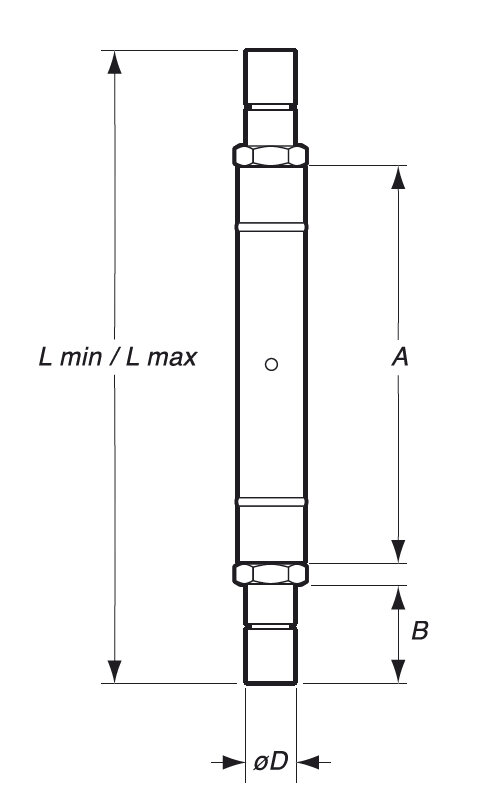

Artikelnr. WLL
ton
Opname (mm) Draad trap. L min.
mm
L max.
mm.
A
mm
B
mm
I
mm
Gewicht
kg
CAD
11.55410063055 6,3 273 44 x 7 519 792 380 50 45 16
11.55410080055 8 301 48 x 8 569 870 420 55 50 24
11.55410100055 10 303 52 x 8 625 928 460 60 55 32
11.554.0126055 12,6 348 55 x 9 678 1.026 500 65 60 42
11.55410160055 16 362 65 x 10 750 1.112 540 75 70 58
11.55410200055 20 400 70 x 10 800 1.200 500 80 75 73
11.5541020055 25 420 75 x 10 858 1.278 540 85 80 82
11.55410315055 31,5 430 80 x 10 920 1.354 660 90 90 118
