Algemeen:
Spanschroeven gesloten huis gaffel/bled oog met trapezium draad. Standaard geleverd met borgmoeren.

Kenmerken:

  • Standaard blauwe kleur.
  • Andere einverbindingen en/of combinaties mogelijk

Optioneel:

  • Andere kleur of verzinkt.
  • Andere vergrendeling.
  • Spanschroef v.z.v. Draaiwiel of ratel.
  • Andere afmetingen.
  • Temperatuursbereik: -40°C t/m +110° C , hogere gebruiks temparatuur mogelijk echter met reductie van de werklast.
  • Waarschuwing: Alleen recht, in-lijn te belasten.
  • Veiligheidsfactor: 5.1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

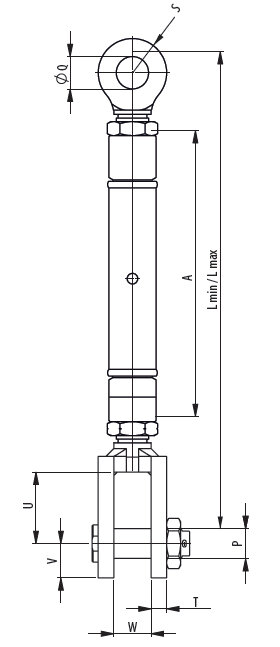

Artikelnr. WLL
ton
Opname
mm
Draad trap. L min.
mm
L max.
mm.
A
mm
P
mm
Q
mm
S
mm
T
mm
U
mm
V
mm
W
mm
Gewicht
kg
CAD
11.55410016013 1,6 167 22 x 5 367 534 240 20 23 22,5 20 55 22 23 2
11.55410020013 2 181 24 x 5 395 576 260 22 25 25 22 58 25 26 3
11.55410025013 2,5 215 28 x 5 459 674 280 24 27 27,5 25 73 27 30 5
11.55410031013 3,1 225 30 x 6 499 724 300 27 30 30 28 80 30 32 7
11.55410040013 4 232 32 x 6 529 761 320 30 33 32,5 30 86 32 35 8
11.55410050013 5 242 36 x 6 574 816 340 36 39 37,5 35 93 37 40 12
11.55410063013 6,3 270 44 x 7 640 910 380 39 42 42,5 40 108 42 45 16
11.55410080013 8 296 48 x 8 706 1.002 420 45 48 47,5 45 112 47 50 22
11.55410100013 10 306 52 x 8 756 1.062 460 48 52 55 50 115 55 60 29
11.55410126013 12,6 352 55 x 9 812 1.164 500 52 56 60 55 122 60 65 44
11.55410160013 16 366 65 x 10 902 1.268 540 60 65 65 60 130 65 70 51
11.55410200013 20 380 70 x 10 957 1.337 580 68 74 70 65 145 70 75 74
11.55410250013 25 402 75 x 10 1.049 1.451 620 72 78 75 70 160 75 80 81
11.55410315013 31,5 438 80 x 10 1.115 1.553 660 80 86 85 80 170 85 90 104
11.55410400013 40 464 90 x 10 1.230 1.694 695 90 96 95 90 190 92 100 156
11.55410500013 50 520 100 x 10 1.335 1.855 770 100 106 105 100 205 105 110 200
11.55410630013 63 564 110 x 10 1.463 2.027 855 110 116 115 110 220 112 120 290
11.55410800013 80 630 120 x 10 1.594 2.224 920 125 131 135 125 235 127 140 350
11.55411000013 100 720 130 x 10 1.702 2.422 995 140 146 148 140 250 142 156 440
11.55411250013 125 770 140 x 10 1.838 2.590 1.070 160 168 168 160 270 162 176 660
11.55411600013 160 880 160 x 10 2.056 2.936 1.220 180 188 190 180 290 182 200 925
