Ropeblock

Algemeen:

  • Hoogwaardig staal met mechanische waarden (Charpy-V > 42 Joule / -20°C) voor zwaar werk en voor toepassing bij lage temperaturen.
  • Voor kabeldiameters 6-200mm.
  • Beveiliging met pin of met bout & moer.
  • Alle sockets hebben een 100% efficiëntie van de staalkabel MBL.



Standaard: EN 10204-2.1 certificaat / EN 10204-3.1 materiaalcertificaat.
Opties:
- Met pin (modelnr. P) of bout & moer (modelnr. B).

  • Materiaal: Hoogwaardig staal.
  • Afwerking: Blauw geverfd of verzinkt.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

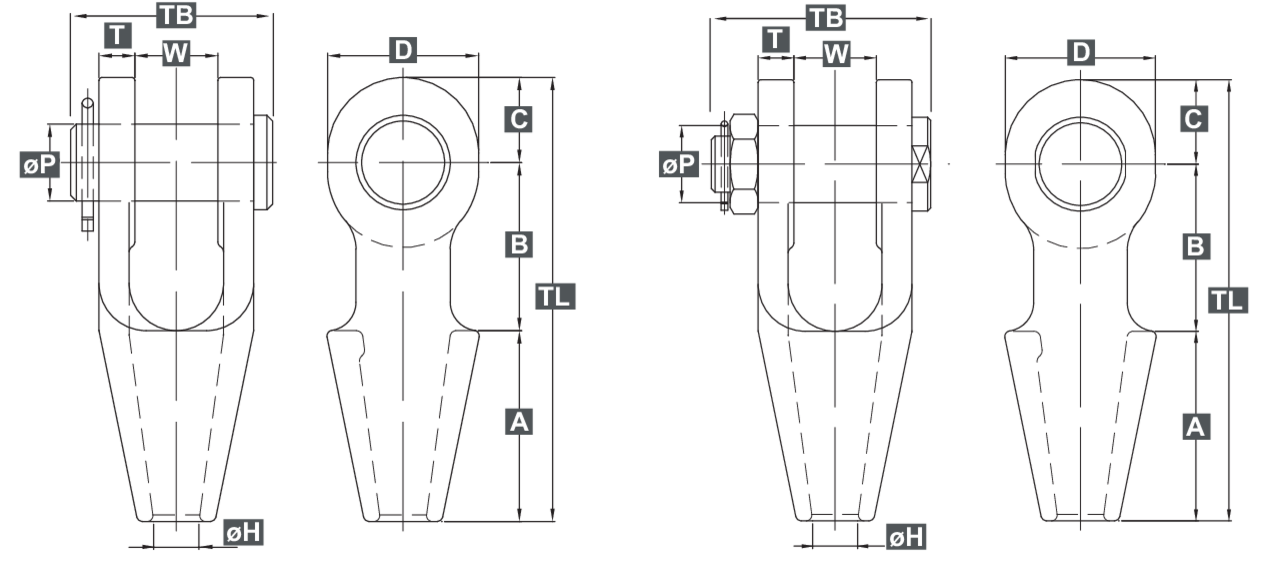

Artikelnr. EAN MBL
t
Voor kabel dia. Strand Ø
mm
A
mm
B
mm
C
mm
D
mm
Ø H
mm
ØP (mm) T
mm
TL
mm
TB
mm
W
mm
Gewicht
kg
CAD
10.10OSS100P.GAL OSS 100 P 40 18-19 14-16 89 76 40 70 22 35 16 205 95 38 3,2
10.10OSS104P OSS 104 P 55 20-22 18-19 101 89 45 80 25 41 19 235 110 44 4,6
10.10OSS108P OSS 108 P 75 23-26 20-22 114 101 60 104 29 51 22 275 128 51 8
10.10OSS111P OSS 111 P 90 27-30 23-26 127 114 65 114 33 57 25 306 142 57 11
10.10OSS115P OSS 115 P 125 31-36 27-28 139 127 72 126 39 63 28 338 155 63 15
10.10OSS118P OSS 118 P 150 37-39 30-32 152 162 80 142 42 70 30 394 177 76 22
10.10OSS120P OSS 120 P 170 40-42 33-35 165 165 88 156 45 76 33 418 187 76 27
10.10OSS125P OSS 125 P 225 43-48 36-40 191 178 100 176 52 89 39 469 215 89 41
10.10OSS128P OSS 128 P 280 49-54 42-45 216 228 108 194 59 95 45 552 244 101 60
10.10OSS130P OSS 130 P 360 55-60 46-48 229 254 120 210 64 108 53 603 275 113 88
10.10OSS132P OSS 132 P 425 61-68 50-54 248 273 133 236 75 121 60 654 300 127 118
10.10OSS135P OSS 135 P 460 69-75 56-62 279 279 138 240 81 127 73 696 335 133 155
10.10OSS138P OSS 138 P 560 76-80 64-67 305 286 146 252 88 133 76 737 355 146 186
10.10OSS140P OSS 140 P 625 81-86 69-76 330 298 160 290 92 140 79 788 375 159 227
10.10OSS142P OSS 142 P 720 87-93 78-86 356 318 178 320 99 152 83 852 400 171 283
10.10OSS144P OSS 144 P 875 94-102 88-96 381 343 190 350 108 178 89 914 435 191 374
10.10OSS146P OSS 146 P 1.200 108-115 98-110 450 480 215 400 129 195 100 1.145 465 205 539
10.10OSS150P OSS 150 P 1.400 120-130 112-124 500 500 250 450 147 220 110 1.250 525 225 761
10.10OSS155P OSS 155 P 1.600 135-140 125-132 540 497 263 480 157 240 140 1.300 590 230 1.067
10.10OSS160P OSS 160 P 2.000 142-153 133-143 585 505 275 500 171 255 140 1.365 610 250 1.172
10.10OSS165P OSS 165 P 2.220 154-165 144-154 630 530 300 550 185 275 150 1.460 640 260 1.441
10.10OSS196P.GAL OSS 196 P 8 6-7 50 40 19 34 9 16 9 109 51 19 0,4
10.10OSS197P.GAL OSS 197 P 12 8-10 57 45 22 42 13 20 11 124 63 21 0,8
10.10OSS198P.GAL OSS 198 P 20 11-13 64 51 27 50 15 25 12 142 67 25 1
10.10OSS199P.GAL OSS 199 P 25 14-16 13 76 63 32 58 18 30 14 171 85 32 1,8
