Crosby
Algemeen:
Een verbindingsschalm voor algemeen gebruik.




Norm: EN 1677.
  • Materiaal: : Hoogwaardig staal (alloy).
  • Markering: : Symbool van de fabrikant en grade.
  • Afwerking: : Geverfd.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

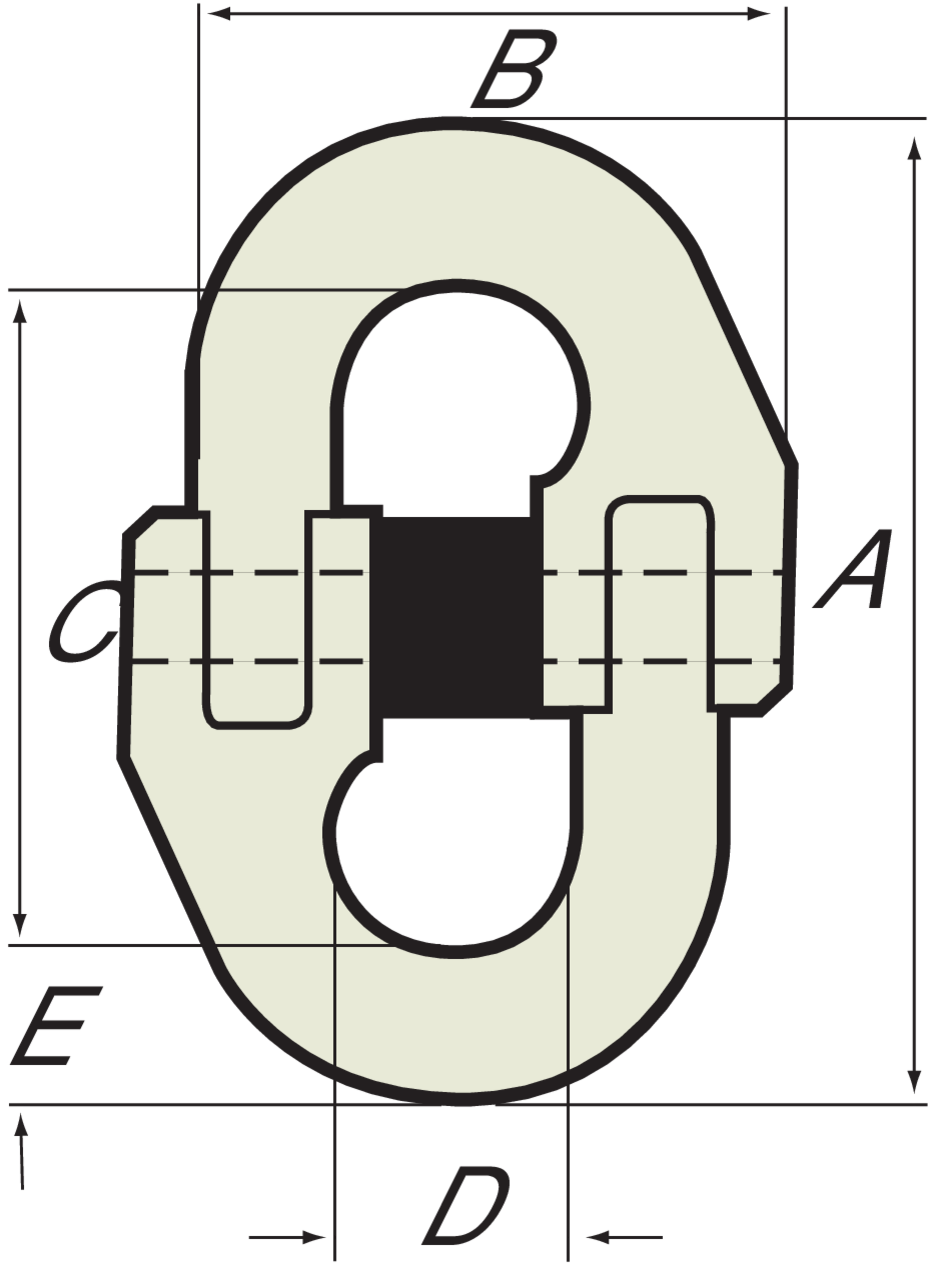

Artikelnr. Ref. 8 WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
Gewicht
kg
CAD
11.062780583 TL7N 1,5 67 49 48 14,3 9 0,11
11.062780592 TL10N 3,2 89 66 70 19,2 13 0,36
11.062780609 TL13N 5,3 118 85 85 26,5 17 0,66
11.062780618 TL16N 8 144 96 106 32 19 1,08
11.062780627 TL19N 11,2 168 115 122 38,5 23 1,77
11.062780636 TL23N 16 206 140 150 49 28 2,8
11.062780645 TL26N 21,2 230 163 166 57 32 4,4
11.062780654 TL32N 31,5 278 210 200 63 39 8,4
