Crosby
Algemeen:
Een verbindingsschalm voor kettingverbindingen. Geschikt voor het maken van eindloze kettingen.




Norm: EN 1677.
  • Materiaal: : Hoogwaardig staal (alloy).
  • Markering: : Symbool van de fabrikant en grade.
  • Afwerking: : Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

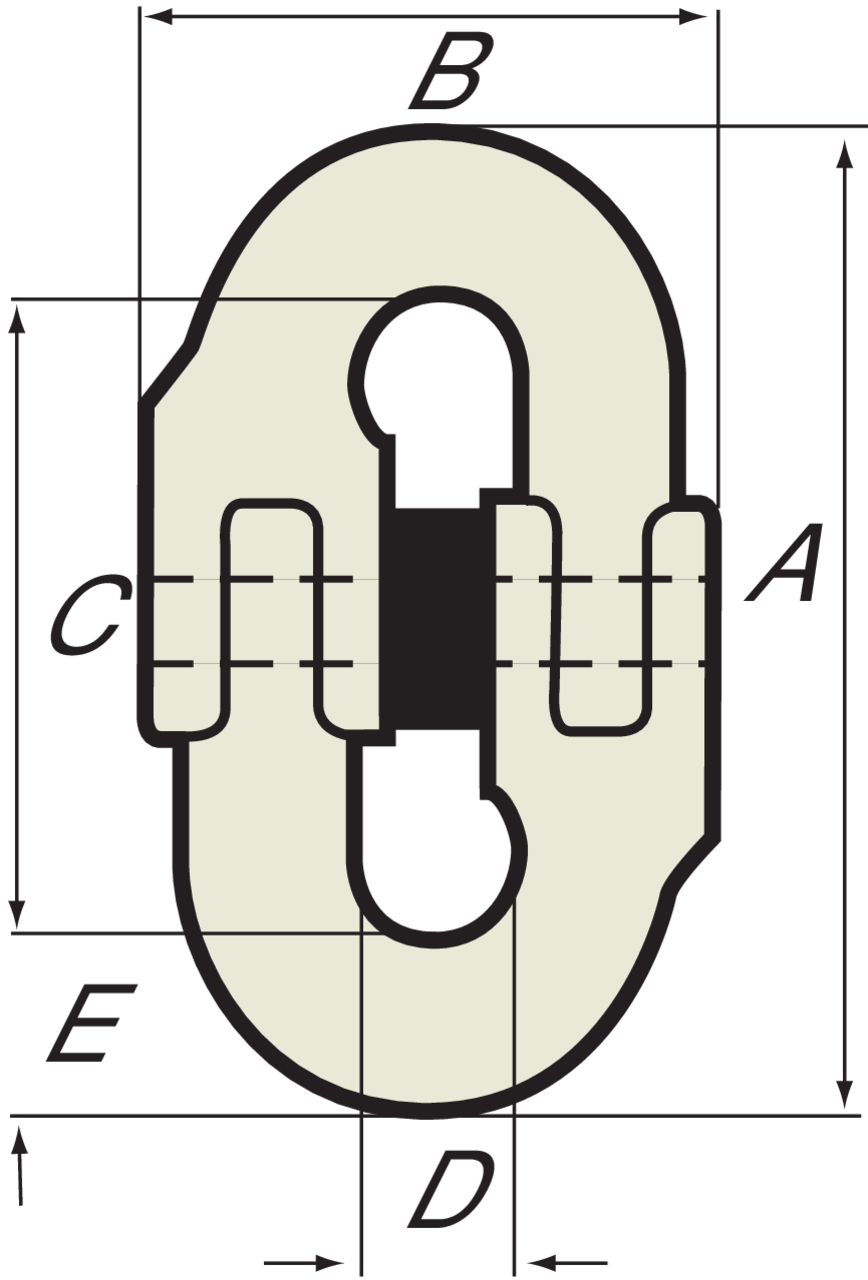

Artikelnr. Ref. 8 WLL (ton) A (mm) B (mm) C (mm) D (mm) E (mm) Gewicht
kg
CAD
9340002 KJ7 1,5 56 34 41 8 7,5 0,09
9340003 KJ10 3,2 73 45 51 11,5 11 0,27
9340004 KJ13 5,3 94 61 65 14,7 14 0,44
9340005 KJ16 8 120 75 84 19,1 18 0,83
9340006 KJ19 11,2 142 90 100 22,9 21 1,42

Download CAD
