Crosby
Algemeen:
Deze component wordt gebruikt om de verbinding te maken van de ketting aan de topschalm.




Norm: EN 1677.
  • Materiaal: : Hoogwaardig staal (alloy).
  • Markering: : Symbool van de fabrikant en grade.
  • Afwerking: : Geverfd.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

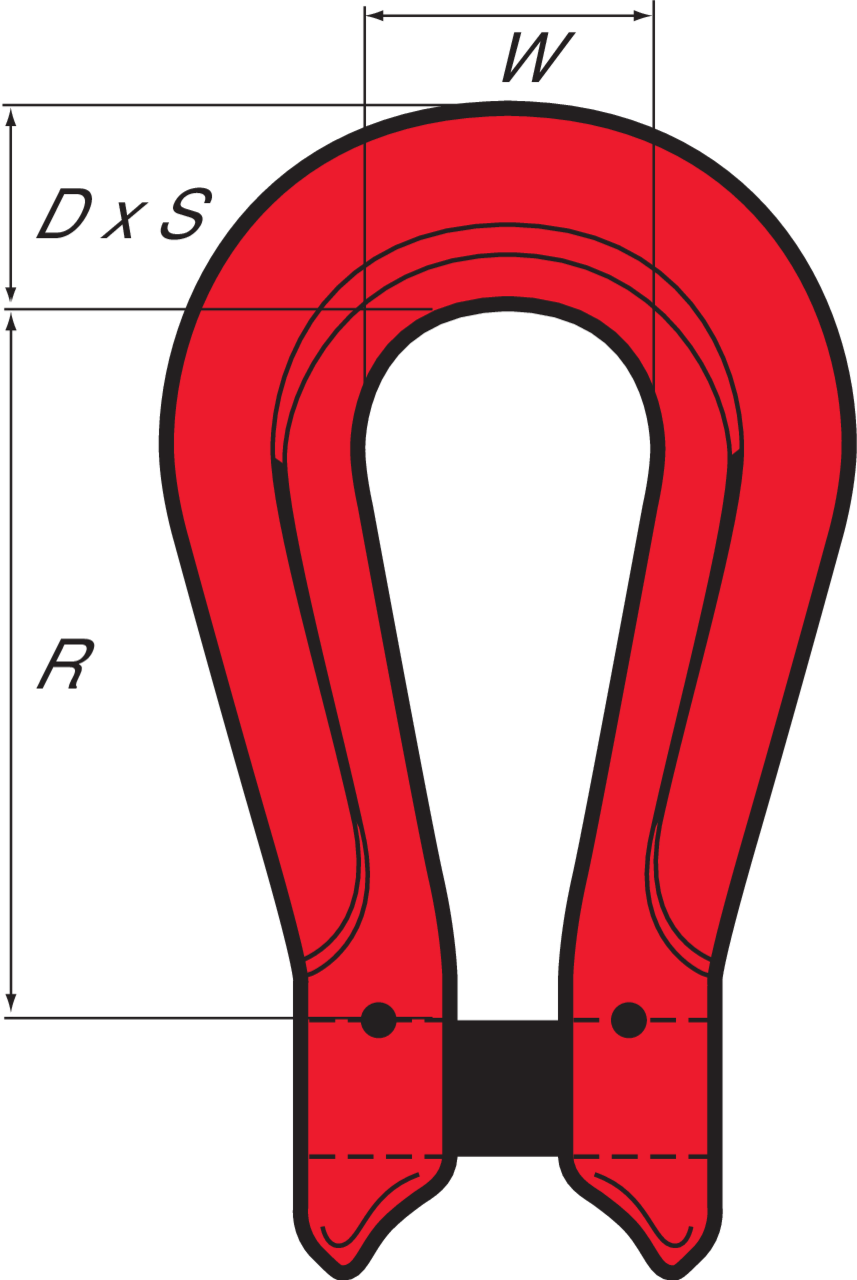

Artikelnr. Ref. 8 WLL
ton
8+10 WLL
ton
R
mm
W
mm
D
mm
S (mm) Gewicht
kg
CAD
11.092780495 K7N 1,5 2 60 26 12 10 0,15
11.092780501 K10N 3,2 4 73 35 19 15 0,47
11.092780510 K13N 5,3 6,7 95 45 25 22 1,01
11.092780529 K16N 8 10 118 54 28 23 1,66
11.092780538 K19N 11,2 14 134 64 34 28 2,78
11.092780547 K23 16 21 121 64 45 38 4,26
11.092780556 K26 21,2 27 140 82 48 45 6,3
11.092780574 K32 31,5 40 175 96 64 51 11,48
