Crosby
Algemeen:
Een goed alternatief voor de combinatie KM/KAL voor het vervaardigen van 3- of 4-sprongen. Ontworpen voor standaard gebruik vlgs de uniforme manier voor het berekenen van de werklast.




Norm: EN 1677.
  • Materiaal: Hoogwaardig staal (Alloy)
  • Markering: Symbool van de fabrikant en grade.
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

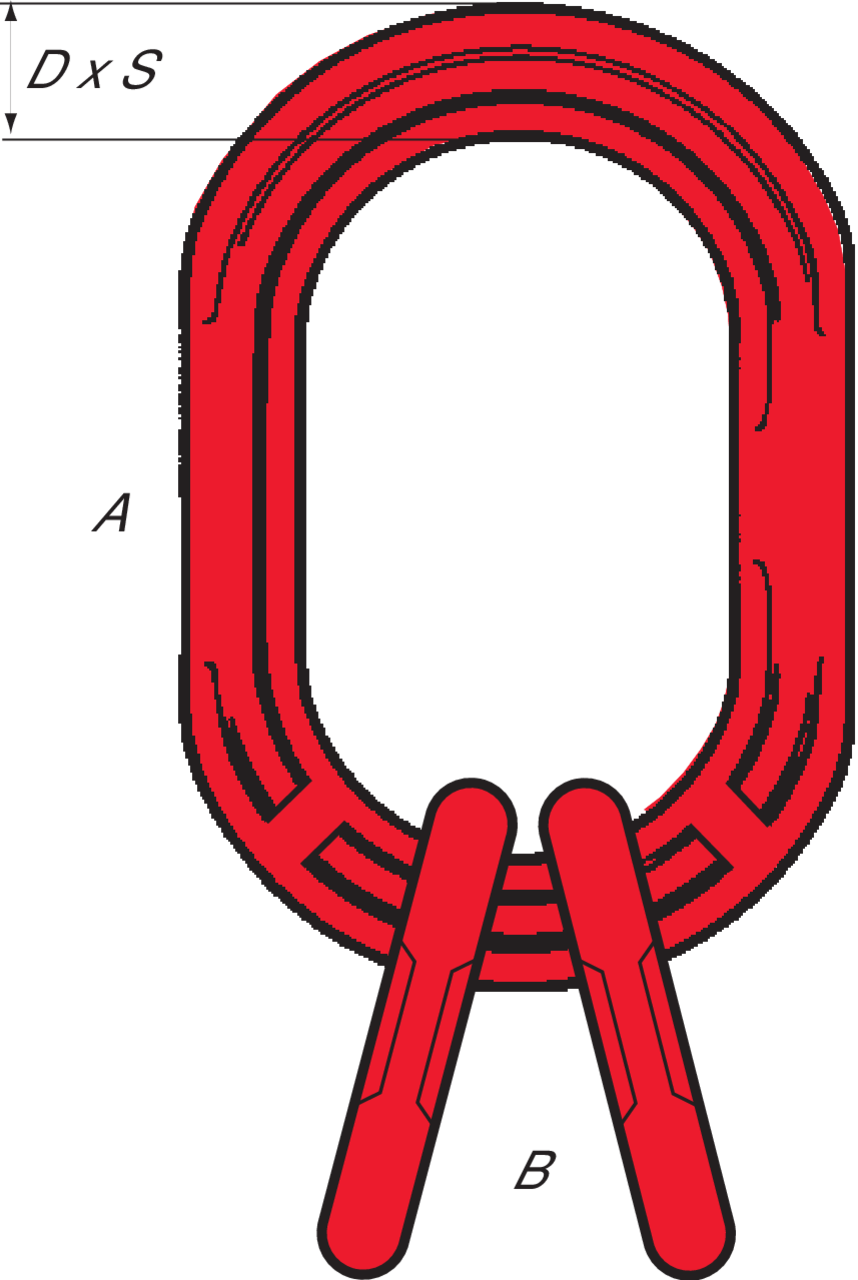

Artikelnr. Part Code Ref. 8 WLL (ton) 8+10 WLL (ton) Link A (mm) Link B (mm) Section D x S mm Gewicht
kg
CAD
9310001 07B0090 KMML7 3,2 4,2 152 x 76 63 x 34 22 x 14 1,15
9310002 07B0100 KMML10 6,7 8,4 178 x 108 86 x 44 30 x 20 2,9
9310003 07B0110 KMML13 12,8 14 228 x 127 113 x 70 40 x 27 6,18
9310004 KMML16 17 21,2 254 x 140 135 x 70 45 x 28 10,76
9310005 KMML19 23,6 30 305 x 171 155 x 85 53 x 36 20
9310006 KMML23 35,5 44 305 x 203 175 x 105 69 x 40 35
9310007 KMML26 45 57 340 x 210 220 x 135 74 x 48 48
9310008 KMML3L* 67 85 406 x 228 254 x 127 70 x 70 71
