Algemeen: Topschalm met inkortkoppeling voor het samenstellen van een ketting 3- & 4-sprong.


  • Materiaal: Grade 10.
  • Markering: Code en klasse.
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

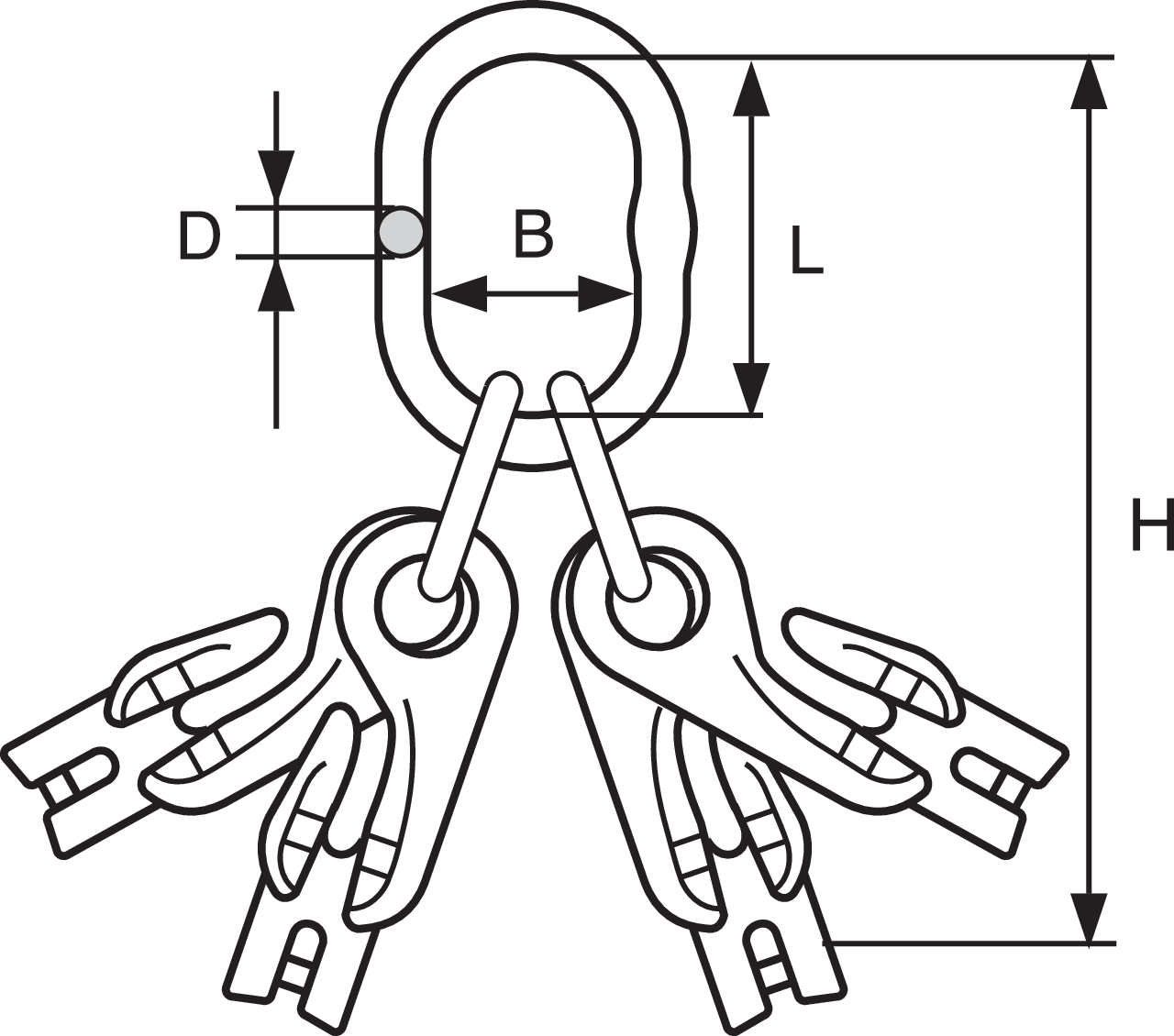

Artikelnr. Code WLL
ton
Voor ketting gr10 dia. (mm) WLL 45°- 60° (t) B
mm
D
mm
H
mm
L
mm
Gewicht
kg
CAD
11.0213826 GTVK/S4-6-10 3 6 2,12 95 19 298 160 2,6
11.0213805 GTVK/S4-7-10 4 7 2,8 110 23 352 160 4,9
11.0213830 GTVK/S4-8-10 5,3 8 3,75 105 23 362 170 4,9
11.0213820 GTVK/S4-10-10 8 10 6 110 27 434 190 9,1
11.0213822 GTVK/S4-13-10 14 13 10 130 33 548 230 17,9
11.0213824 GTVK/S4-16-10 21,2 16 15 150 38 649 275 30,5
