KM platte topschalm Kuplex Gr.10

Home / Producten / Ketting & toebehoren / KM platte topschalm Kuplex Gr.10

Algemeen:

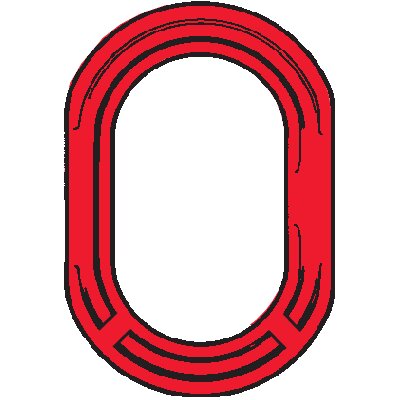

Kuplex KM topschalmen hebben ruime interne afmetingen zodat ze passen voor zeer veel kraanhaken. Voor het maken van 3- of 4-sprongen kunnen twee KAL schalmen aan de ring bevestigd worden of kan er gebruik gemaakt worden van KMML schalmen.

Norm: EN 1677.

Materiaal: Hoogwaardig staal (alloy).
Markering: Symbool van de fabrikant en grade.
Afwerking: Geverfd.

Veiligheidsfactor: 4:1
Grade: 10

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

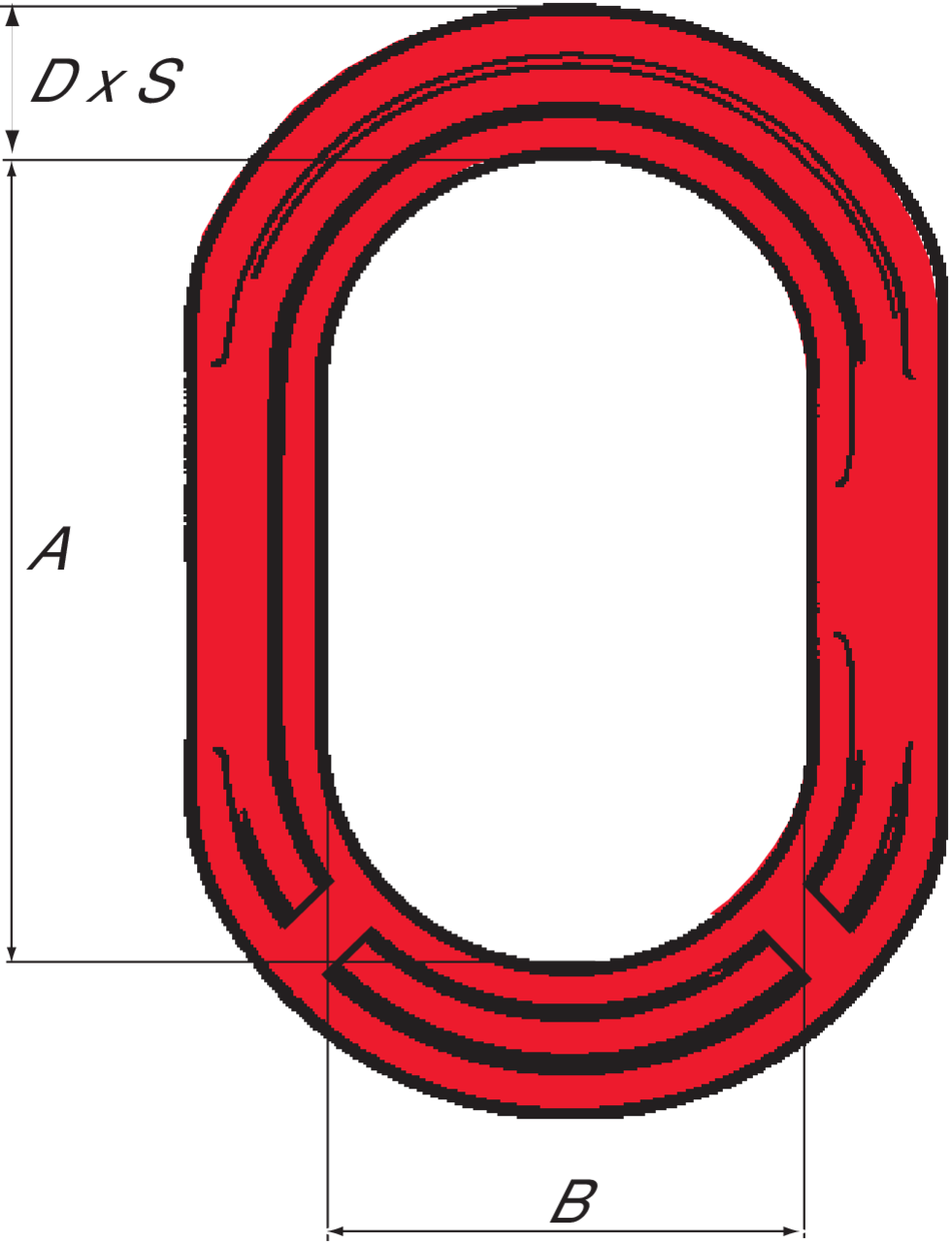

Artikelnr.	Ref.	8 WLL (ton)	8+10 WLL (ton)	A mm	B mm	D mm	S (mm)	Gewicht kg
11.022780173	KM-A	1,5	1,6	152	76	17	12	0,47
11.022780182	KM-B	3,2	4,2	152	76	22	14	0,81
11.022780191	KM-C	6,7	8,4	178	108	30	20	1,7
11.022780208	KM-D	12,8	14	228	127	40	27	4,06
11.022780217	KM-E	17	21,2	254	140	45	28	5,76
11.022780226	KM-F	24,1	30	305	171	53	36	10,56
11.022780235	KM-G	35,5	44	305	203	69	40	16,58
11.022780244	KM-HN	46	57	340	210	74	48	22,02
