Codipro

Algemeen: RVS draaibaar en wartelend hijsoog SS.FE.DSR (AISI 316L). WLL 0,3 t/m 2 ton. Draaibaar onderlast.

Optioneel:
- Andere draad- varianten en -afmetingen (op aanvraag).

  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

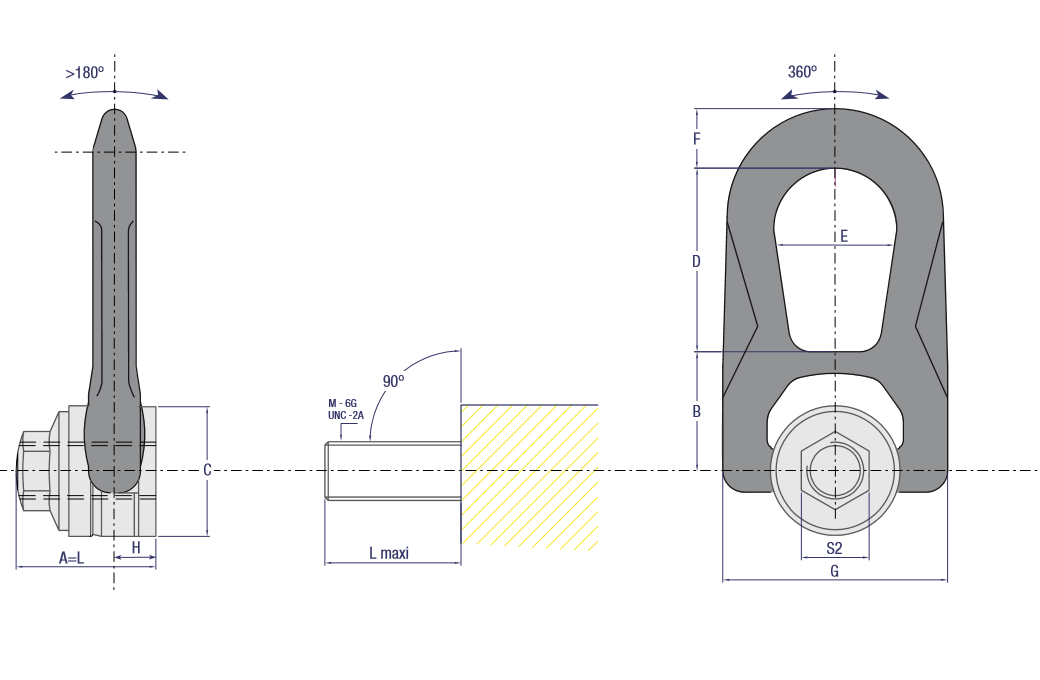

Artikelnr. WLL Draad WLL X (mm) Torque
Nm
L1 standard S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Gewicht
kg
CAD
11.42SS. FE. DSR M 14 1 M14 (x2) 30 30 43 43 42 45 54 38 17 76 13 0,9
11.42SS. FE. DSR M 22 2 M22 (x2.5) 45 120 47 62 55 60 83 55 25 117 19 2,6
11.42SS. FE. DSR M 10 M10 (x1.50) 0,5 30 10 43 43 42 45 54 38 17 76 13 0,9
11.42SS. FE. DSR M 12 M12 (x1.75) 0,8 30 15 43 43 42 45 54 38 17 76 13 0,9
11.42SS. FE. DSR M 16 M16 (x2) 1,5 30 50 43 43 42 45 54 38 17 76 13 0,9
11.42SS. FE. DSR M 8 M8 (x1.25) 0,3 30 6 43 43 42 45 54 38 17 76 13 0,9
11.42SS. FE. DSR M 18 M18 (x2.5) 1,5 45 70 47 62 55 60 83 55 25 117 19 2,6
11.42SS. FE. DSR M 20 M20 (x2.5) 1,6 45 100 47 62 55 60 83 55 25 117 19 2,6
Andere draadvarianten verkrijgbaar op aanvraag
