Algemeen: Hoogwaardige draaibare oogbout SEB (grade 8+) WLL 0,3 t/m 15 ton. De SEB draaibare oogbout is uitgevoerd met een automatisch positionerings systeem voor optimale positionering van het oog. Deze draaibare oogbout biedt een hoge WLL in elke aanslagrichting en is draaibaar onder last.

Optioneel:
- Andere draadvarianten en draadafmetingen (op aanvraag).


Door de optimalisatie van ruwe grondstoffen biedt men in dit programma een hogere werklast voor dezelfde maat oogbout.
Mocht u reeds belangstelling hebben voor dit programma neem dan contact op met onze verkoopafdeling.

  • Opmerking: Vanaf januari 2018 nieuw "Gradup" programma leverbaar.
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

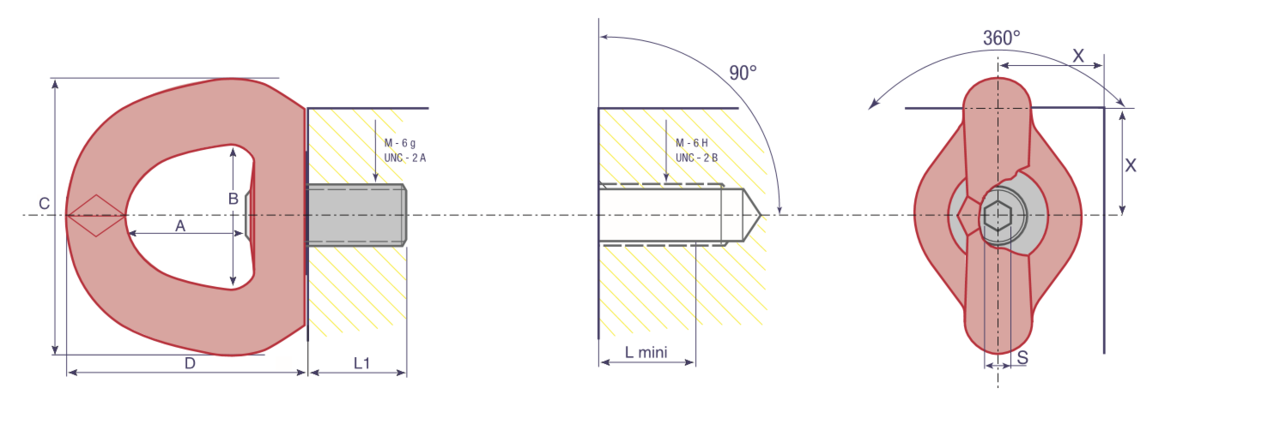

Artikelnr. WLL Draad WLL X (mm) Torque
Nm
L1 standard S (mm) A (mm) B (mm) C (mm) D (mm) Gewicht
kg
CAD
11.40SEB M 12 1 M 12 (x1,75) 20 15 21 4 30 34 60 57 0,24
11.40SEB M 24 4 M 24 (x3) 50 160 36 14 58 70 134 115 2,6
11.40SEB M 36 10 M 36 (x4) 70 320 54 14 88 94 190 166 8
11.40SEB M 48 15 M 48 (x5) 70 600 68 19 88 94 190 166 9
11.40SEB M 10 M 10 (x1,5) 0,6 20 10 17 4 30 34 60 57 0,24
11.40SEB M 8 M 8 (x1,25) 0,3 20 6 14 4 30 34 60 57 0,24
11.40SEB M 16 M 16 (x2) 1,6 35 50 27 8 38 45 90 78 0,8
11.40SEB M 20 M 20 (x2,5) 2,5 35 100 30 8 38 45 90 78 0,8
11.40SEB M 30 M 30 (x3,5) 6,3 50 250 45 14 58 70 134 115 2,7
11.40SEB M 42 M 42 (x4,5) 12,5 70 400 63 14 88 94 190 166 8,1
Andere draad- varianten en -afmetingen verkrijgbaar op aanvraag
