Codipro

Algemeen: Hoogwaardig draaibaar en wartelend hijsoog FE.DSS (grade 8+). WLL 4,5 t/m 20 ton. Compact en ergonomisch ontwerp.

Optioneel:
- Andere draad- varianten (op aanvraag).

Opmerking:
Vanaf januari 2018 nieuw "Gradup" programma leverbaar.
Door de optimalisatie van ruwe grondstoffen biedt men in dit programma een hogere werklast voor dezelfde maat oogbout.
Mocht u reeds belangstelling hebben voor dit programma neem dan contact op met onze verkoopafdeling.

  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

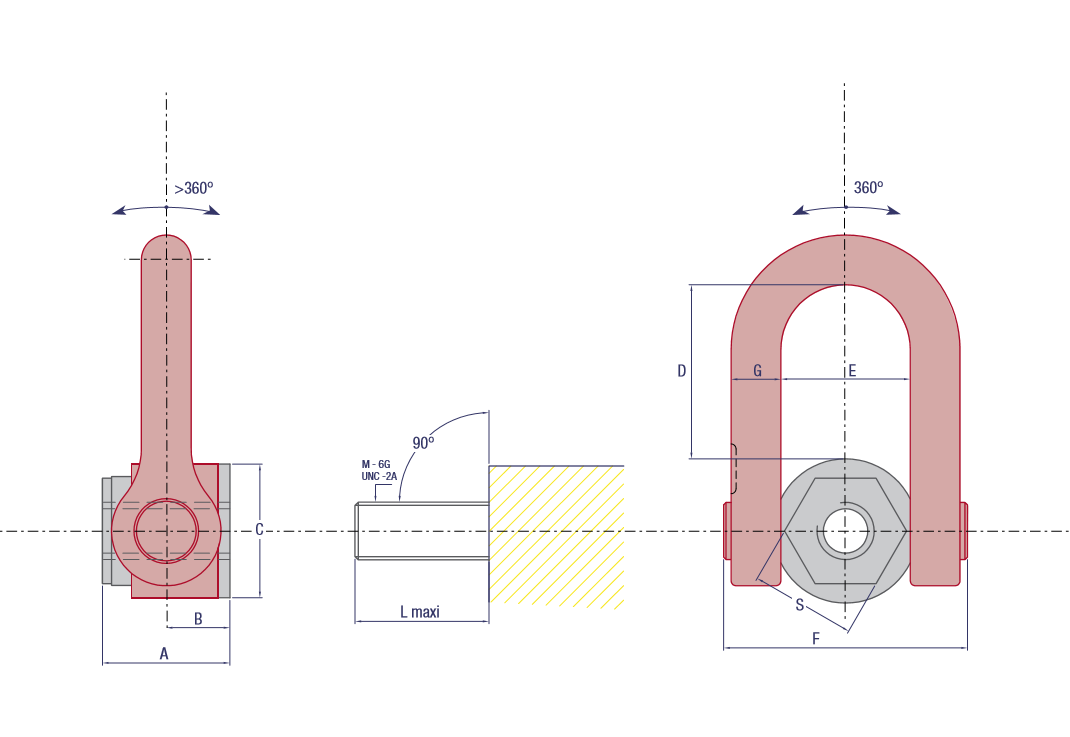

Artikelnr. WLL Draad WLL X (mm) Torque
Nm
L1 standard S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Gewicht
kg
CAD
11.42FE. DSS M 27 5 M27 (x3) 50 200 66 66 31 70 104 73 145 29 5,8
11.42FE. DSS M 33 8 M33 (x3.5) 50 250 66 66 31 70 104 73 145 29 5,8
11.42FE. DSS M 36 10 M36 (x4) 50 320 66 66 31 70 104 73 145 29 5,8
11.42FE. DSS M 39 10 M39 (x4) 60 320 89 89 38 95 125 91 184 33 12
11.42FE. DSS M 45 15 M45 (x4.5) 60 400 89 89 38 95 125 91 184 33 12
11.42FE. DSS M 48 20 M48 (x5) 60 600 89 89 38 95 125 91 184 33 12
11.42FE. DSS M 52 20 M52 (x5) 60 600 89 89 38 95 125 91 184 33 12
11.42FE. DSS M 24 M24 (x3) 4,5 50 160 66 66 31 70 104 73 145 29 5,8
11.42FE. DSS M 30 M30 (x3.5) 7,3 50 250 66 66 31 70 104 73 145 29 5,8
11.42FE. DSS M 42 M42 (x4.5) 12,5 60 400 89 89 38 95 125 91 184 33 12
Andere draadvarianten verkrijgbaar op aanvraag
