Algemeen: Hoogwaardig draaibaar en wartelend hijsoog FE.DSR (grade 8+). WLL 0,3 t/m 3 ton. Draaibaar onderlast.

Optioneel:
- Andere draad- varianten (op aanvraag).
- Beugel v.z.v. veer.

Opmerking:
Vanaf januari 2018 nieuw "Gradup" programma leverbaar.
Door de optimalisatie van ruwe grondstoffen biedt men in dit programma een hogere werklast voor dezelfde maat oogbout.
Mocht u reeds belangstelling hebben voor dit programma neem dan contact op met onze verkoopafdeling.

  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL Draad WLL X (mm) Torque
Nm

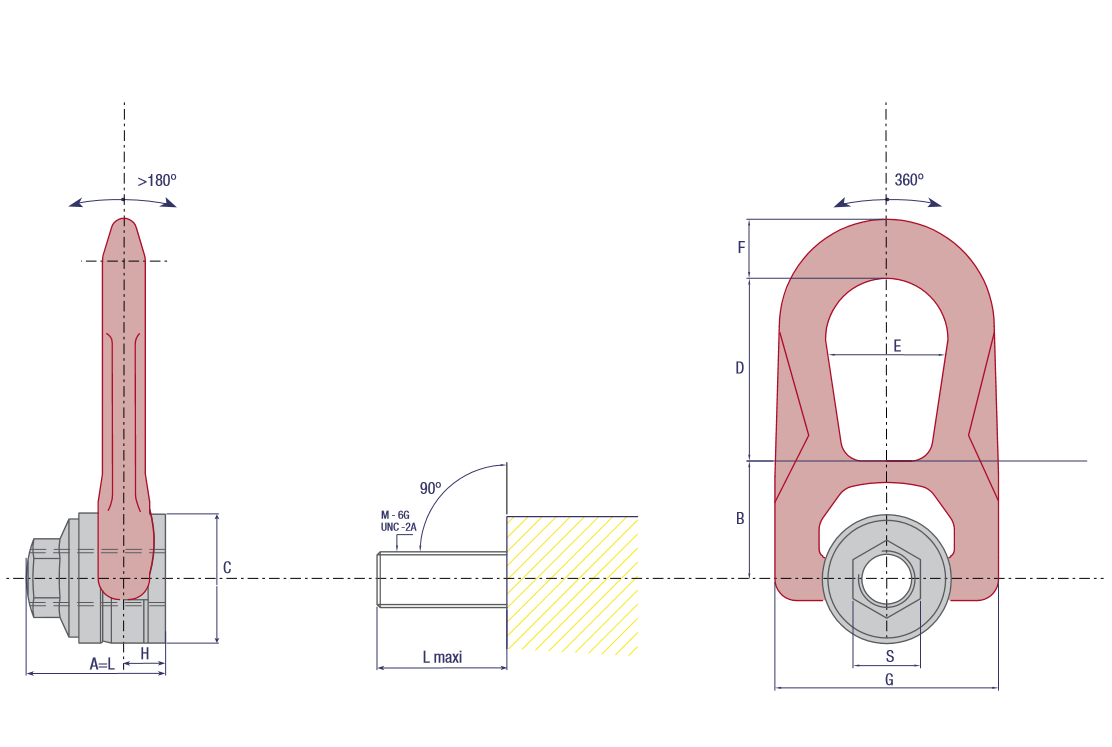

L1 standard S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Gewicht
kg
CAD
11.42FE. DSR M 12 1 M12 (x1.75) 20 15 45 45 42 45 54 38 17 76 13 0,9
11.42FE. DSR M 18 2 M18 (x2.5) 24 70 62 62 55 60 83 55 25 117 19 2,6
11.42FE. DSR M 22 3 M22 (x2.5) 24 120 62 62 55 60 83 55 25 117 19 2,6
11.42FE. DSR M 10 M10 (x1.5) 0,6 20 10 45 45 42 45 54 38 17 76 13 0,9
11.42FE. DSR M 14 M14 (x2) 1,3 20 30 45 45 42 45 54 38 17 76 13 0,9
11.42FE. DSR M 16 M16 (x2) 1,6 20 50 45 45 42 45 54 38 17 76 13 0,9
11.42FE. DSR M 8 M8 (x1.25) 0,3 20 6 45 45 42 45 54 38 17 76 13 0,9
11.42FE. DSR M 20 M20 (x2.5) 2,5 24 100 62 62 55 60 83 55 25 117 19 2,6
Andere draadvarianten verkrijgbaar op aanvraag
