Codipro

Algemeen: Hoogwaardig draaibaar en wartelend hijsoog DSS (grade 8+) met bout. WLL 4,5 t/m 32,1 ton. Compact en ergonomisch ontwerp.

Optioneel:
- Andere draad- varianten en -afmetingen (op aanvraag).
- Beugel v.z.v. veer.

Opmerking:
Vanaf januari 2018 nieuw "Gradup" programma leverbaar.
Door de optimalisatie van ruwe grondstoffen biedt men in dit programma een hogere werklast voor dezelfde maat oogbout.
Mocht u reeds belangstelling hebben voor dit programma neem dan contact op met onze verkoopafdeling.

  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL Draad X (mm) Torque
Nm

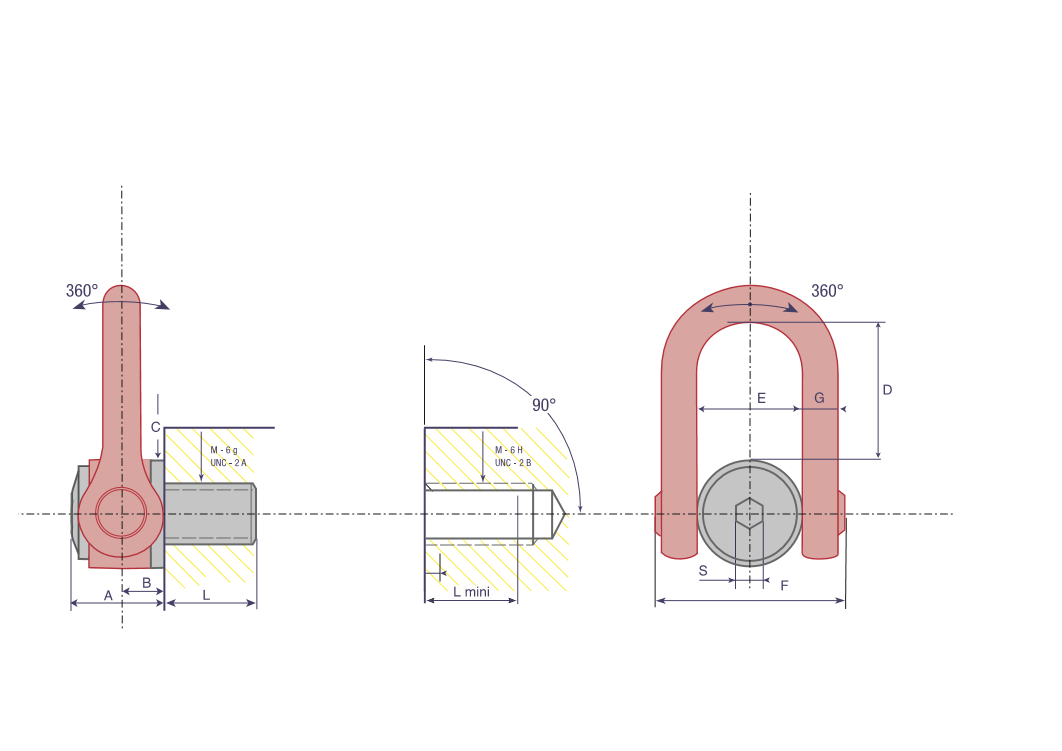

WLL L1 standard A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Gewicht
kg
CAD
11.42DSS M 33 8 M33 (x3,5) 19 250 50 61 31 70 104 73 145 29 5,5
11.42DSS M 36 10 M36 (x4) 19 320 54 61 31 70 104 73 145 29 5,5
11.42DSS M 36 10 M36 (x3) 19 320 54 61 31 70 104 73 145 29 5,5
11.42DSS M 39 10 M39 (x4) 19 320 58 61 31 70 104 73 145 29 5,7
11.42DSS M 45 15 M45 (x4,5) 19 400 63 61 31 70 104 73 145 29 5,9
11.42DS M 48X3 20 M48 (x3) 19 600 68 79 38 90 125 91 184 33 11
11.42DSS M 48X4 20 M48 (x4) 19 600 68 79 38 90 125 91 184 33 11
11.42DSS M 48 20 M48 (x5) 19 600 68 79 38 90 125 91 184 33 11
11.42DSS M 52 20 M52 (x5) 19 600 68 79 38 90 125 91 184 33 11,2
11.42DSS M 56 25 M56 (x5,5) 19 600 78 79 38 90 125 91 184 33 11,3
11.42DSS M 56X4 25 M56 (x4) 19 600 78 79 38 90 125 91 184 33 11,4
11.42DSS M 72 25 M72 (x6) 19 600 90 79 38 95 125 91 184 33 14
11.42DSS M 72X4 25 M72 (x4) 19 600 90 79 38 95 125 91 184 33 14
11.42DSS M 24 M24 (x3) 19 160 4,5 36 61 31 70 104 73 145 29 5,4
11.42DSS M 30 M30 (x3,5) 19 250 7,3 45 61 31 70 104 73 145 29 5,5
11.42DSS M 42 M42 (x4,5) 19 400 12,5 63 61 31 70 104 73 145 29 5,8
11.42DSS M 42 M42 (x3) 19 400 12,5 63 61 31 70 104 73 145 29 5,8
11.42DSS M 64 M64 (x6) 19 600 32,1 90 79 38 95 125 91 184 33 12,2
11.42DSS M 64X4 M64 (x4) 19 600 32,1 90 79 38 95 125 91 184 33 12,2
11.42DSS M 80 M80 (x6) 19 600 32,1 90 79 38 95 125 91 184 33 15
11.42DSS M 90 M90 (x6) 19 600 32,1 90 79 38 95 125 91 184 33 15,5
11.42DSS M 100 M100 (x6) 19 600 32,1 90 79 38 95 125 91 184 33 16,5
Andere draad- varianten en -afmetingen verkrijgbaar op aanvraag
