Crosby

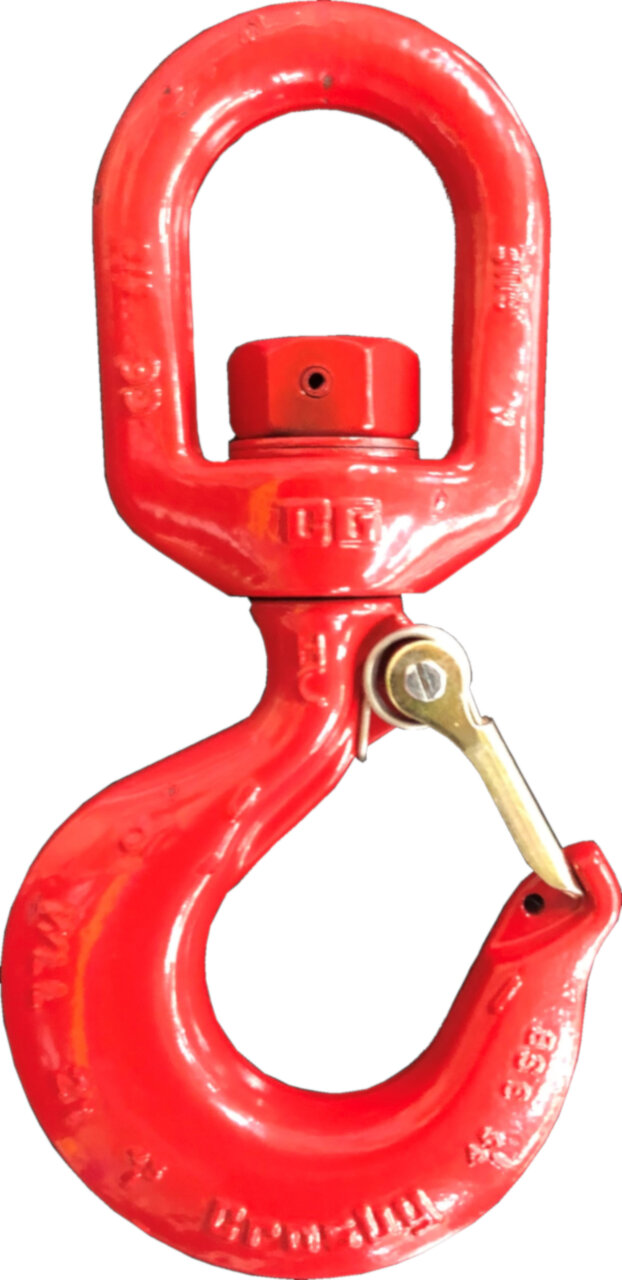

Algemeen: Wartelhaak met klep S-322.

  • Materiaal: Grade 8.
  • Markering: Code en Grade
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton
B (mm) C (mm) D (mm) L (mm) g k (mm) Gewicht
kg
CAD
1,25 23,6 20,8 9,65 116 16,0 18,5 0,34
1,6 24,6 33,3 12,7 136 18,0 21,3 0,57
2,5 26,9 38,1 16,0 155 22,4 25,4 1,02
3,2 30,2 38,1 16,0 165 23,9 28,7 1,04
5,4 38,1 41,7 19,1 191 28,7 36,6 2,25
8 45,2 58,0 25,4 245 26,6 46,0 4,67
11,5 47,8 64,5 28,7 289 41,4 57,0 8,8
16 55,5 63,0 31,8 311 49,3 66,0 10,5
22 68,5 95,5 38,1 424 60,5 76,0 21,3
31,5 72,5 95,5 38,1 459 7,2 93,0 32
