Crosby
Algemeen:
Sluiting die direct aan de ketting kan gemonteerd worden. Inclusief bout, moer en splitpen.




Norm: EN 1677.
  • Materiaal: : Hoogwaardig staal (alloy).
  • Markering: : Symbool van de fabrikant en grade.
  • Afwerking: : Geverfd.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

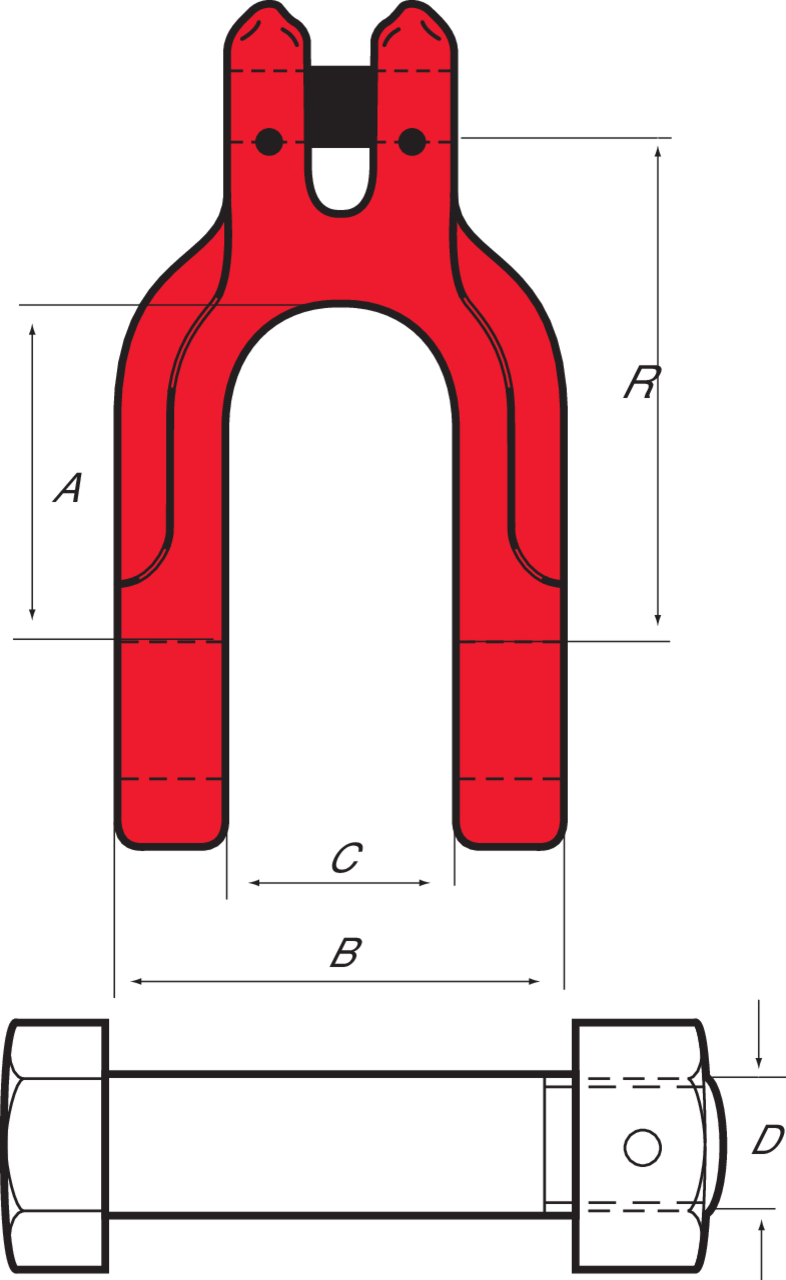

Artikelnr. Ref. 8 WLL
ton
8+10 WLL
ton
A
mm
B
mm
C
mm
R
mm
D
mm
Gewicht
kg
CAD
11.392781314 KDL7N 1,5 2 48 65 35 71 19 0,71
11.392781323 KDL10N 3,2 4 74 83 44 104 22 1,36
11.392781332 KDL13N 5,3 6,7 98 109 57 136 29 3,02
11.392781341 KDL16N 8 10 122 140 73 173 35 6,18
11.392781350 KDL19N 11,2 14 145 162 86 203 44 10,62
