KWB

Algemeen: GH/S gieterijhaken hebben een extra grote opening. Deze haken worden frequent gebruikt in gieterijen.
Verifieer voor gebruik of haken zonder klep toegelaten zijn.



  • Materiaal: Grade 10.
  • Markering: Code en klasse
  • Afwerking: Geverfd.
  • Veiligheidsfactor: 4:1.
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. EAN WLL
ton

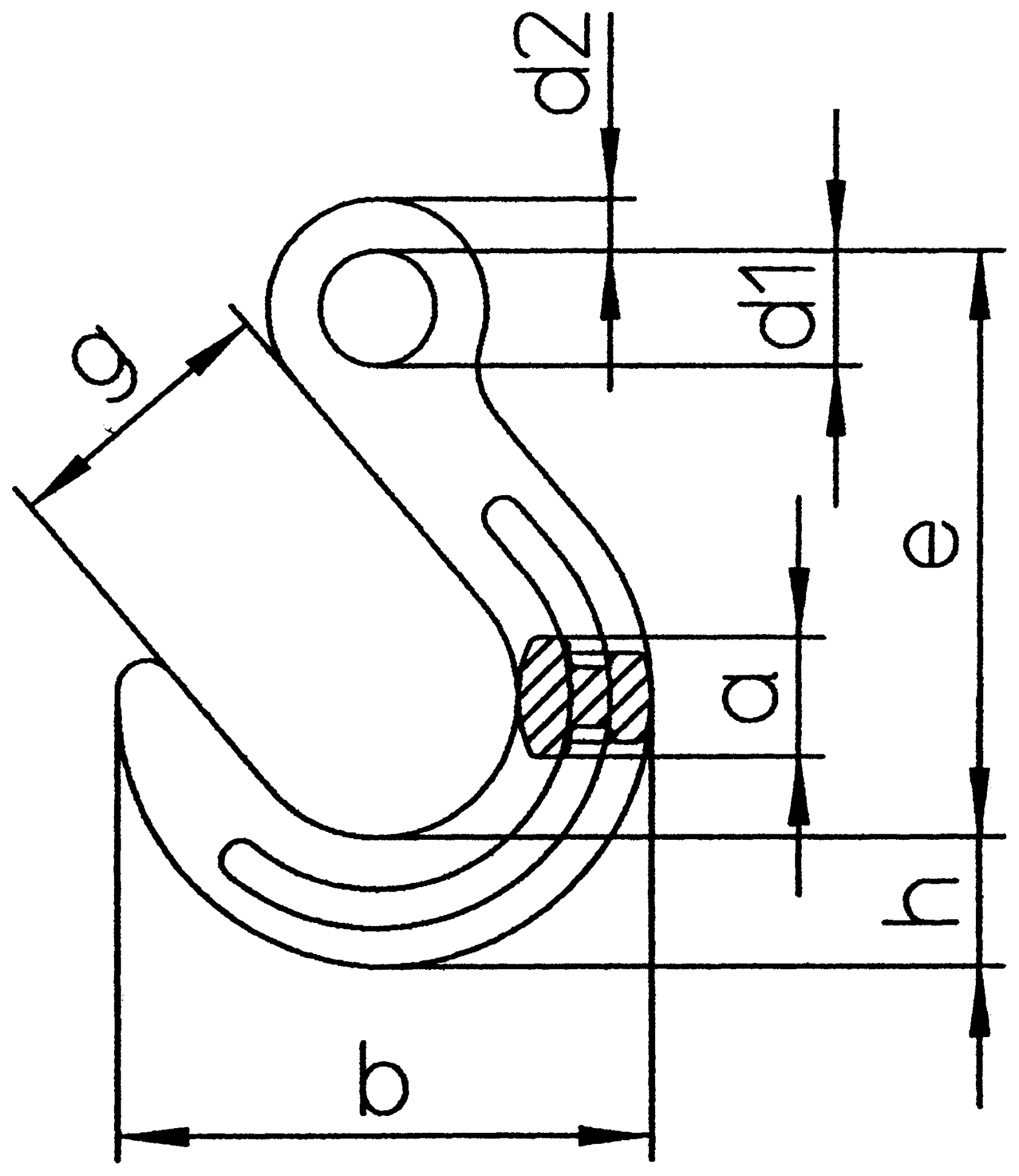

A (mm) B (mm) D1 (mm) D2 (mm) E (mm) g (mm) h (mm) Gewicht
kg
CAD
11.1169963 GH/S-7/8-10 2,5 25 118 24 11 131 64 29 0,92
11.116996 GH/S-10-10 4 32 143 31 14 158 76 35 1,8
11.1169961 GH/S-13-10 6,7 40 170 39 17 190 89 42 2,8
11.1169962 GH/S-16-10 10 46 200 47 22 224 102 50 5
11.1169959 GH/S-19/20-10 16 54 231 56 28 260 114 61 7,6
