Algemeen: Hoogwaardig draaibaar en wartelend hijsoog DSR (grade 8+) met bout. WLL 0,05 t/m 6,3 ton. Draaibaar onderlast.

Optioneel:
- Andere draad- varianten en -afmetingen (op aanvraag).
- Beugel v.z.v. veer.

Opmerking:
Vanaf januari 2018 nieuw "Gradup" programma leverbaar.
Door de optimalisatie van ruwe grondstoffen biedt men in dit programma een hogere werklast voor dezelfde maat oogbout.
Mocht u reeds belangstelling hebben voor dit programma neem dan contact op met onze verkoopafdeling.

  • Veiligheidsfactor: 4:1.
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

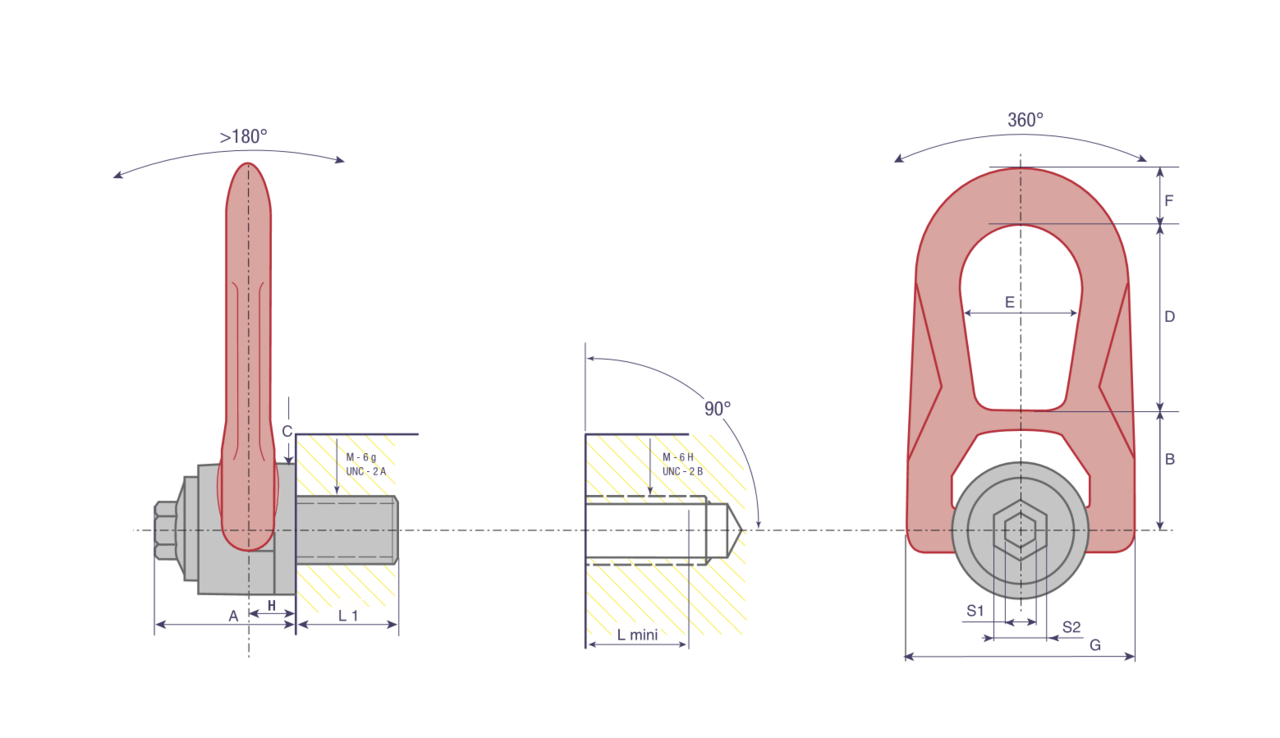

Artikelnr. WLL Draad WLL X (mm) Torque
Nm
L1 standard S (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Gewicht
kg
CAD
11.42DSR M 12 1 M 12 (x1.75) 8 15 21 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 18 2 M 18 (x2.5) 8 70 27 20 45 42 45 54 38 17 76 13 0,9
11.42DSR M 22 3 M 22 (x2.5) 14 120 33 24 62 55 60 83 55 25 117 19 2,6
11.42DSR M 24 4 M 24 (x3) 14 160 36 24 62 55 60 83 55 25 117 19 2,6
11.42DSR M 27 5 M 27 (x3) 14 200 40 24 62 55 60 83 55 25 117 19 2,7
11.42DSR M 10 M 10 (x1.50) 0,6 8 10 17 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 4 M 4 (x0.7) 0,05 3 2 15 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 5 M 5 (x0.8) 0,075 4 3 15 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 6 M 6 (x1) 0,1 5 4 15 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 8 M 8 (x1.25) 0,3 8 6 14 16 33 30 30 38 27 14 53 9,5 0,3
11.42DSR M 14 M 14 (x2) 1,3 8 30 23 20 45 42 45 54 38 17 76 13 0,9
11.42DSR M 16 M 16 (x2) 1,6 8 50 27 20 45 42 45 54 38 17 76 13 0,9
11.42DSR M 20 M 20 (x2.5) 2,5 8 100 30 20 45 42 45 54 38 17 76 13 0,9
11.42DSR M 30 M 30 (x3.5) 6,3 14 250 45 24 62 55 60 83 55 25 117 19 2,7
Andere draad- varianten en -afmetingen verkrijgbaar op aanvraag
