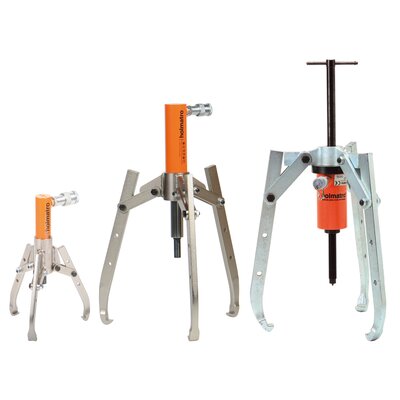

Algemeen: Trekkersets model HP

Kenmerken en voordelen:

  • Instelbaar voor grote range poulies
  • Compact en lichtgewicht
  • In alle standen te gebruiken

Op aanvraag leverbaar:
Op klantspecificatie gemaakte cilinders

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

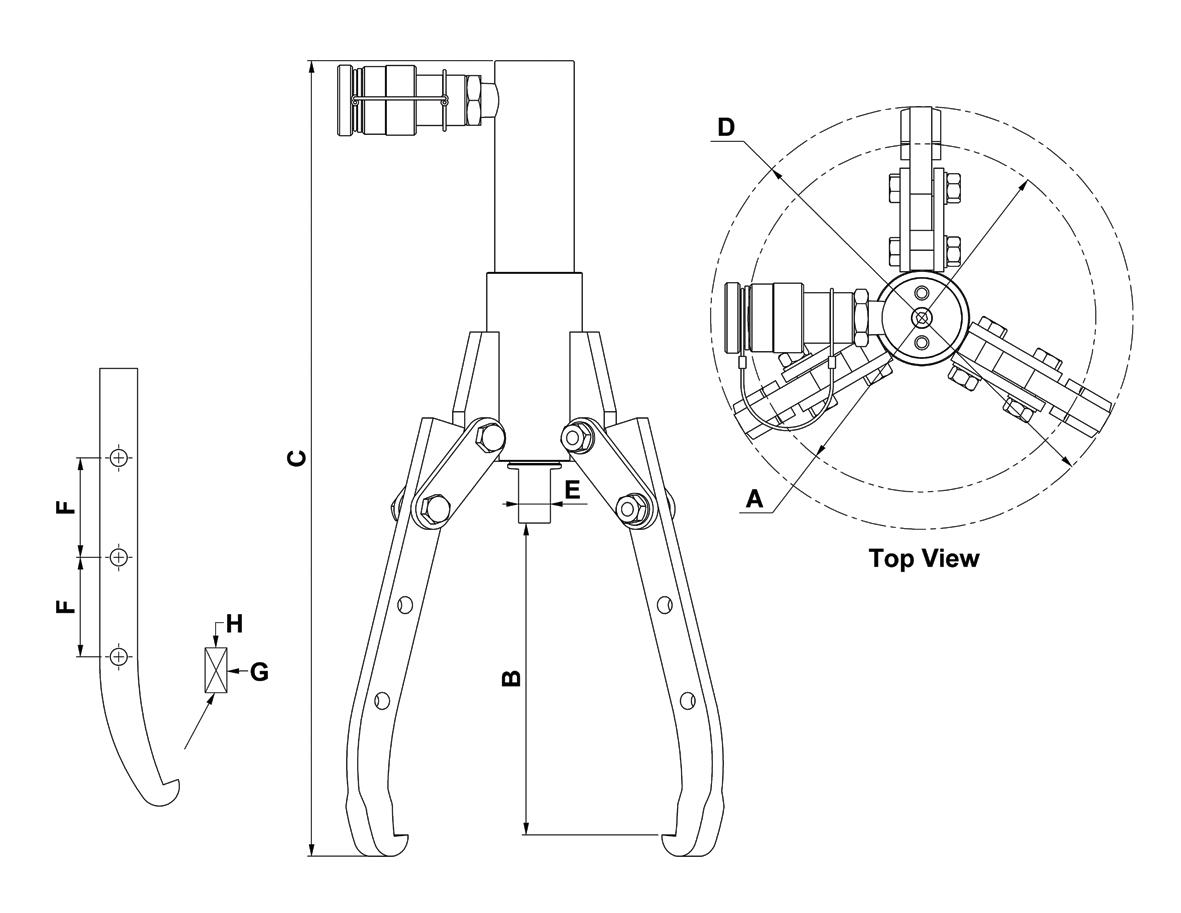

Type Aansluiting Retourtype Vereiste cilinder Gewicht incl. cilinder (kg) A min
mm
A max
mm
B min
mm
B max
mm
C max. (mm) C min. (mm) E
mm
F
mm
G
mm
H
mm
Gewicht
kg
CAD
HP 5 M A 118 spring HGC 5 S 12.5 2,3 30 175 57 157 400 213 16 50 20 7 4,1
HP 10 A 118 spring HCG 10 S 15 8,4 50 157 321 622 417 19 82 25 15 13
HP 17 A 118 spring HHJ 17 S 5 18,5 80 390 10 240 950 490 115 32 18 27,5
HP 30 A 118 spring HHJ 30 S 7.5 36,5 100 485 60 310 1.200 630 125 40 22 51
